Kia Sportage Revue Technique Automobile: Pompe à huile: Description et fonctionnement
| Description |
| • |

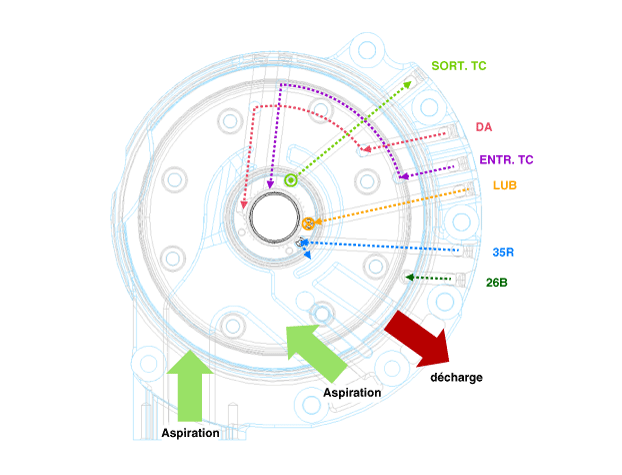

La pompe à huile est intégrée au cylindre de frein 26.
|
| • |
La rotation de la pompe forme la pression hydraulique nécessaire à la
lubrification des différentes parties de la boîte-pont et le fonctionnement
de l'embrayage et des freins. Elle circule via le convertisseur de couple
et le refroidisseur.
|
| Fonctionnement |
Description et fonctionnement
Description
Composants du système hydraulique
•
Transmisión automática (sistema mecánico) Líquido de la transmisión
automática (ATF)
...
Liquide: Composants et emplacement des composants
emplacement des composants
1. Trou de remplissage ATF (boulon à oeillet)
2. Bouchon de niveau ATF
3. Bouchon de vidange ATF
...
