Kia Sportage Revue Technique Automobile: Description et fonctionnement

Kia Sportage Revue Technique Automobile / Système de transmission automatique / Système hydraulique / Description et fonctionnement

Description

Composants du système hydraulique

•	Transmisión automática (sistema mecánico) Líquido de la transmisión automática (ATF)

•	Pompe à huile

•	Filtre à huile

•	CORPS DE SOUPAPE

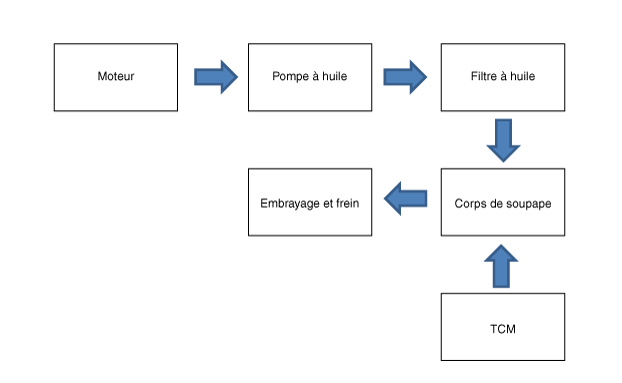

Fonctionnement

1.	La pompe à huile est alimentée par le moteur.

2.	ATF passe à travers le filtre à huile et est distribué le long des canaux d'huile.

3.	TCM contrôle la pression hydraulique à l'aide des électrovannes et contrôle le fonctionnement du frein et de l'embrayage.

Composants et emplacement des composants

emplacement des composants 1. Boîte de vitesses automatique 2. Filtre à huile 3. Pompe à huile mécanique 4. Compartiment du convertisseur ...

Pompe à huile: Description et fonctionnement

Description • La pompe à huile est intégrée au cylindre de frein 26. • La rotation de la pompe forme la pression hydraulique néc ...
