DÉPOSE

1.	Retirez E-CVVT électrique. (Voir Système du moteur - "Ensemble de CVVT")

INSTALLATION

1.	Montez E-CVVT électrique. (Voir Système du moteur - "Ensemble de CVVT")

RÉGLAGE

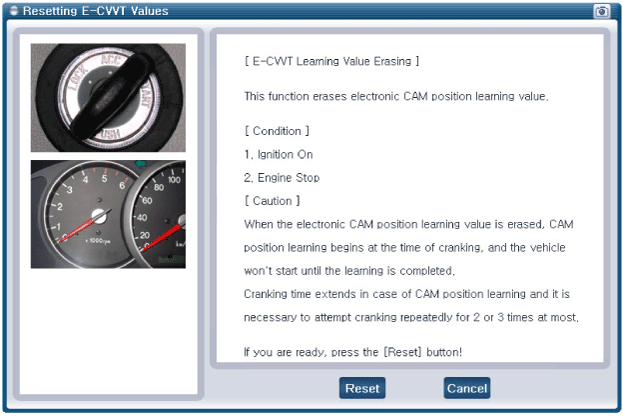

Lorsque E-CVVT électrique est remplacé ou remonté, assurez-vous d'utiliser le menu de fonction supplémentaire sur l'équipement de diagnostic KDS/GDS et de réinitialiser la valeur apprise.

Lorsque la valeur apprise pour la position de came électronique est effacée, démarrez l'apprentissage de la came pendant le démarrage. Lors la procédure est terminée, le moteur démarre.

Répétez l'apprentissage du démarrage 2 ou 3 fois au maximum.
