Kia Sportage Revue Technique Automobile: Fixation du moteur: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Ensemble moteur et boite de vitesses / Fixation du moteur: Composants et emplacement des composants

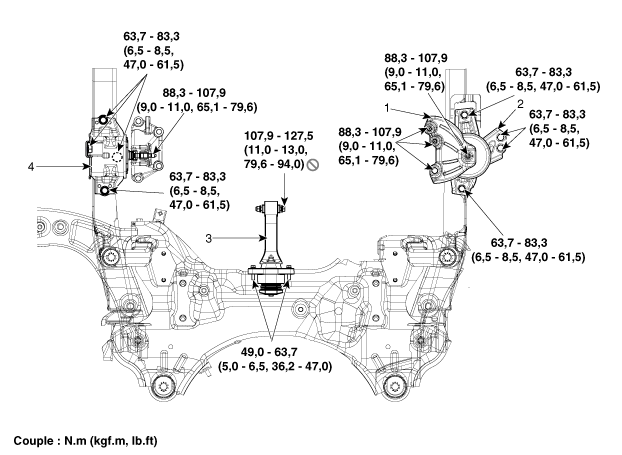

COMPOSANTS

1. Support du moteur
2. Support de fixation du moteur

3. Support de la tige de rouleau
4. Support de la boîte de vitesses
