Kia Sportage Revue Technique Automobile: Injecteur: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Injecteur: Diagrammes schématiques

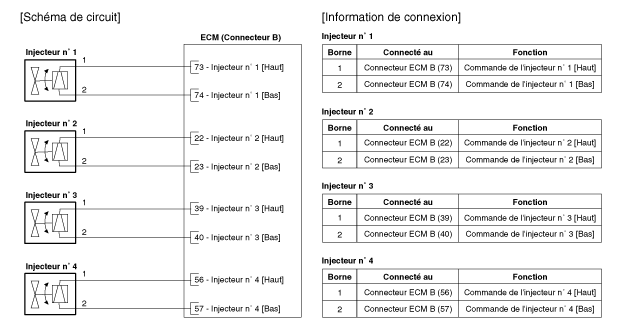

Schéma du circuit

Connecteur de faisceau de câblage
