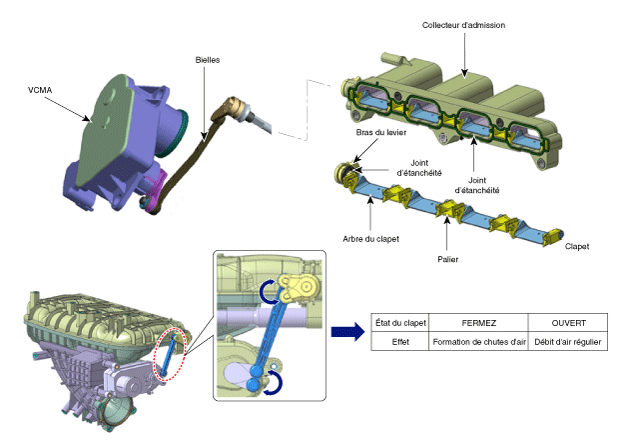

Kia Sportage Revue Technique Automobile: Actionneur de mouvement de charge variable (VCMA): Composants et emplacement des composants

ECM commande directement l'actionneur et le volet VCM du collecteur d'admission qui y est relié fonctionne lorsque le moteur tourne. Cela crée une baisse d'air. Le capteur de position et le moteur sont montés à l'intérieur de l'actionneur afin de recevoir la position du volet et d'envoyer l'information rétroactive à ECM. Ils détectent l'emplacement actuel du clapet et déterminent s'il y a une substance étrangère ou si le système fonctionne de manière normale.
