Kia Sportage Revue Technique Automobile: Actionneur de mouvement de charge variable (VCMA): Description et fonctionnement

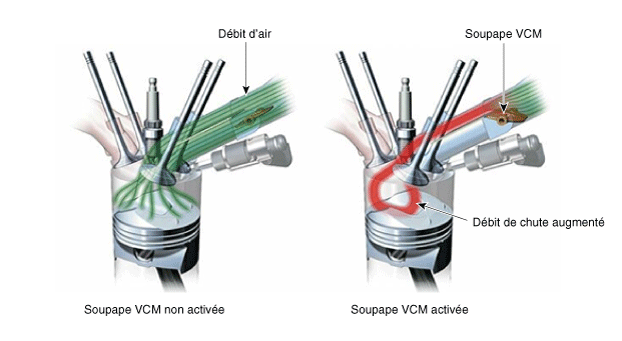

L'actionneur de déplacement de charge variable renforce la baisse de l'air circulant à l'intérieur du cylindre, améliore la performance de combustion, le couple moteur et la consommation de carburant dans les plages de vitesses basses et intermédiaires. ECM entraîne le moteur de type On/Off et commande VCMA. VCMA est généralement "Fermé" et créé une baisse d'admission d'air lorsque le véhicule démarre. Lorsque le véhicule accélère et atteint environ 2 600 rpm, l'actionneur fait fonctionner le volet VCM (Ouverture) et facilite le débit d'admission d'air.

Actionneur de mouvement de charge variable (VCMA): Composants et emplacement des composants

COMPOSANTS ECM commande directement l'actionneur et le volet VCM du collecteur d'admission qui y est relié fonctionne lorsque le moteur tourne. Cela crée une baisse d' ...

Actionneur de mouvement de charge variable (VCMA): Diagrammes schématiques

Schéma du circuit Connecteur de faisceau de câblage ...
