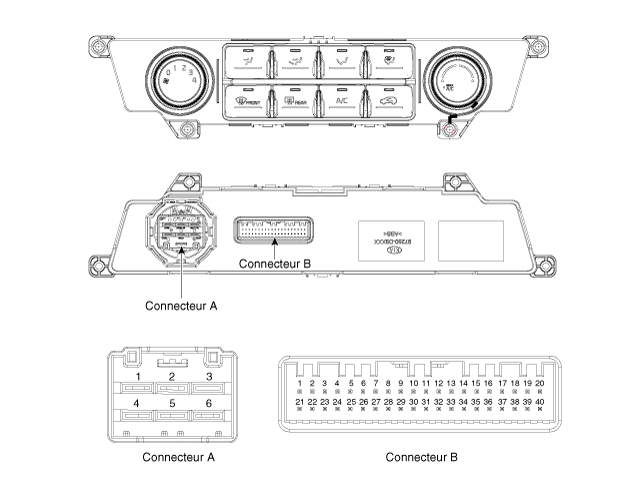

COMPOSANTS

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de BROCHE	Fonction	CONNECTEUR	N° de BROCHE	Fonction
A	1	Bas	B	18	ÉCL - (RHÉO)
	2	Commun		19	Masse du capteur
	3	masse		20	masse
	4	Moyen bas		21	Batterie (+)
	5	Moyen haut		22	ALL2
	6	élevée		23	ÉCLAIR. + (feux de position arrière)
B	1	Alimentation ISG (+)		24	CAPTEUR REF (+5 V)
	2	ALL1		25	-
	3	-		26	-
	4	Actionneur de commande de mode (Event).		27	Signal de soufflerie max activé
	5	Actionneur de commande de mode (Def)		28	Interrupteur de désembuage arrière
	6	Actionneur de commande de température (froid)		29	-
	7	Actionneur de commande de température (chaud)		30	-
	8	Actionneur d'admission (Air frais)		31	HTD
	9	Actionneur d'admission (Recyclage)		32	Sortie détente (+)
	10	Capteur de température de l'évaporateur (+)		33	RELAIS PTC 2 (DIESEL UNIQUEMENT)
	11	Capteur de température ambiante (+)		34	RELAIS PTC 3 (DIESEL UNIQUEMENT)
	12	Actionneur de commande de mode F/B		35	SIGNAL PTC ON (DIESEL UNIQUEMENT)
	13	Actionneur de commande de température F/B		36	Signal de soufflerie ON
	14	ACTIONNEUR D'ADMISSION F/B		37	-
	15	C_CAN - HAUT		38	ECV (+)
	16	C_CAN - BAS		39	Masse ECV (-)
	17	-		40	masse
