| REMPLACEMENT |
Portez des gants pour protéger vos mains.
|
|
| 1. |
Desserrez les vis de fixation de la moulure de seuil latérale.
|
| 2. |

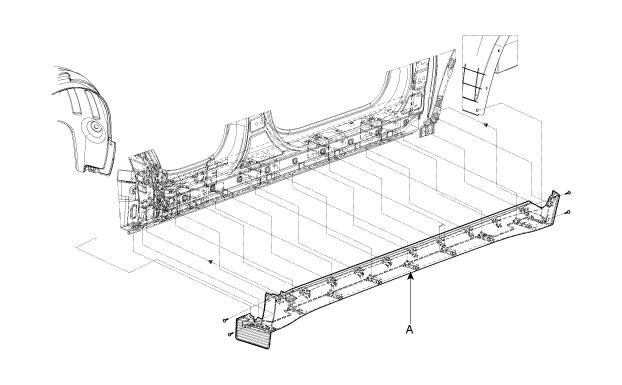

À l'aide d'un dispositif de dépose, retirez la moulure du seuil latéral
(A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Garde-boue arrière: Procédures de réparationJoint d'étanchéité d'huile avant: Procédures de réparation
REMPLACEMENT
1.
Déposez la poulie d'amortisseur du vilebrequin.
(Reportez-vous au système de distribution - "Poulie d'amortisseur de
vilebrequin")
2.
Déposez le joint d'huile avant (A).
...
Composants et emplacement des composants
COMPOSANTS
1. Segment de piston (N° 1)
2. Segment de piston (N° 2)
3. Segment d’huile
4. Bague élastique
5. Axe du piston
6. Piston
7. Bielle
8. Palier supérieur de la bielle
9. Bloc-cylindres
10. Palier inférieur de ...
