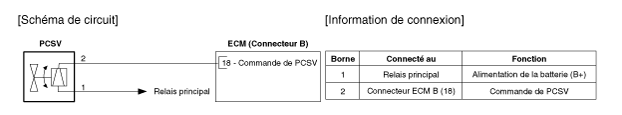

| Schéma du circuit |

| Informations relatives aux bornes |

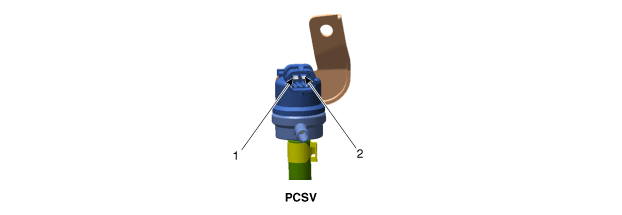

| Illustration de la borne |

| FONCTION DE LA BORNE |
|
N° |
Fonction |
Branché à |
|
1 |
Alimentation de la batterie (B+) |
RELAIS PRINCIPAL |
|
2 |
Commande de l'électrovanne de commande de purge (PCSV) |
Connecteur ECM B (18) |
