REMPLACEMENT |
Portez des gants pour protéger vos mains.
|
|
1. |
Enlevez la garniture du tableau de bord [D].
(Reportez-vous à Tableau de bord - "Garniture du tableau de bord [D]")
|
2. |
Débranchez la butée (B) de la boîte à gants (A).
|
3. |
Débranchez l'amortisseur à air (A) de la boîte à gants (B).
|
4. |
Déconnectez les broches (A), puis enlevez la boîte à gants (B).
|
5. |
Avec un outil de dépose, enlevez le couvercle latéral du tableau de
bord [D] (A).
|
6. |
Desserrez les vis de fixation et retirez le couvercle sous le rembourrage
de sécurité [D] (A).
|
7. |

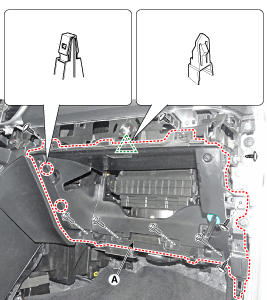

Après avoir desserré les vis de fixation, les boulons et les écrous,
retirez le logement de la boîte à gants (A).
|
8. |
Débranchez le connecteur de la lampe de la boîte à gants (A) et le connecteur
du contacteur de la lampe de la boîte à gants (B).
|
9. |
Pour la pose, suivez la procédure inverse de la dépose.
|
