Kia Sportage Revue Technique Automobile: À capteur de position de l′arbre à cames (CMPS): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position de l′arbre à cames (CMPS): Diagrammes schématiques

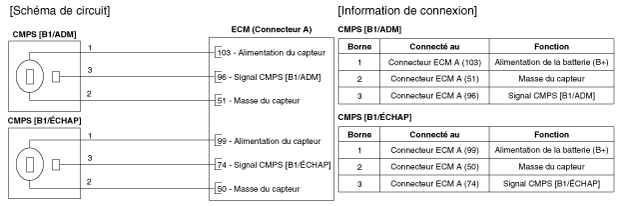

Schéma du circuit
