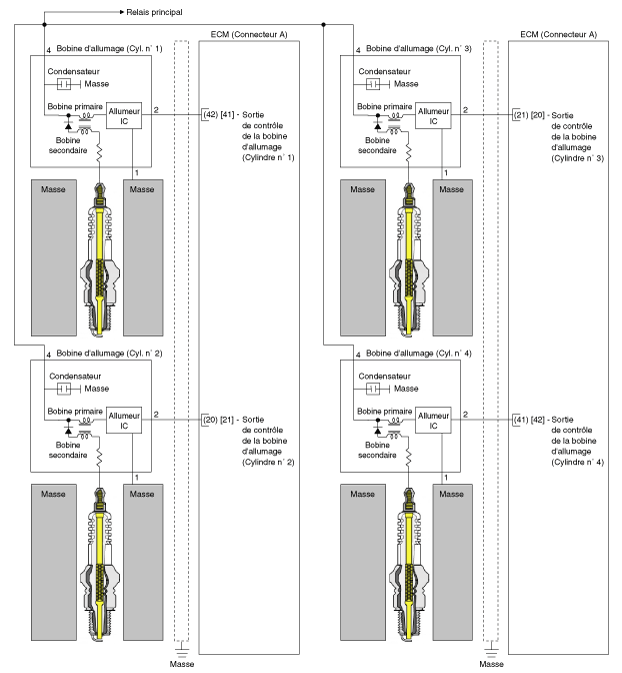

Schéma du circuit

•	( ) : Sans anti-démarrage et clé Smart

•	[ ] : Avec anti-démarrage et clé Smart

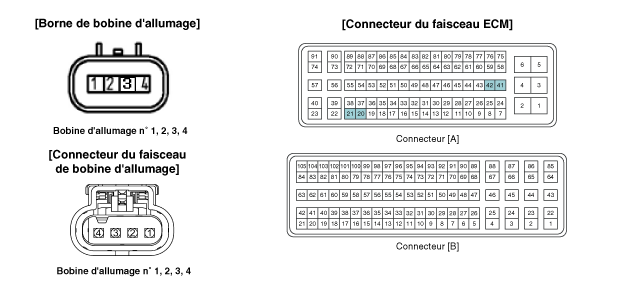

Vues du Connecteur

Fonction de la borne de la bobine d'allumage

À BOBINE d′allumage (cylindre n°1)

N° de broche	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 1	Connecteur ECM A (42) [41]
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

Bobine d'allumage (cylindre N° 2)

N° de broche	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 2	Connecteur ECM A (20) [21]
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

À BOBINE d′allumage (cylindre n°3)

N° de broche	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 3	Connecteur ECM A (21) [20]
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

À BOBINE d′allumage (cylindre n° 4)

N° de broche	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 4	Connecteur ECM A (41) [42]
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

•	( ) : Sans anti-démarrage et clé Smart

•	[ ] : Avec anti-démarrage et clé Smart
