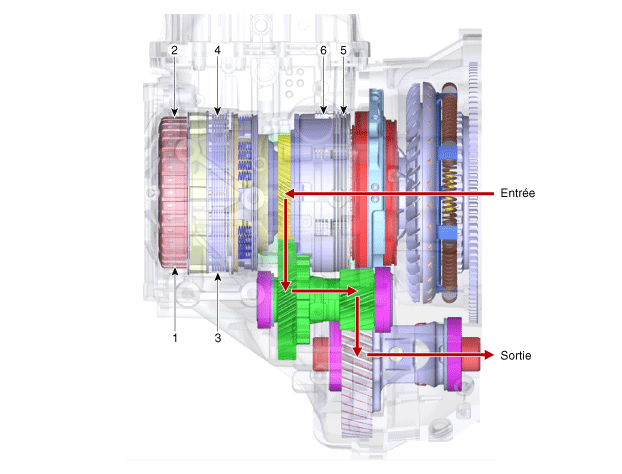

| EMPLACEMENT DES COMPOSANTS |

|
1. Embrayage de surmultiplication (OD/C) 2. Embrayage unidirectionnel (OWC) 3. Frein de marche lente et de marche arrière (LR/B) 4. Frein de vitesse lente (UD/B) |
5. Frein 26 (26/B) 6. Embrayage 35R (35R/C) 7. Embrayage d'amortisseur (D/C) |
Description et fonctionnement
Schéma de débitPompe de dépression: Procédures de réparation
DÉPOSE
[Nu 2,0 MPI/ FFV, THETA II 2,4 GDI]
1.
Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative
de la batterie (-).
2.
Déposez le couvercle inférieur. (Reportez-vous au Système mécanique
...
Module de commande de la pompe à carburant (FPCM): Diagrammes schématiques
Schéma du circuit
Illustration de la borne
FONCTION DE LA BORNE
N° de broche
Description
1
Masse émetteur à carburant
2
Entrée du signal du capteur de pression ...
