Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système d′alimentation en carburant / Composants et emplacement des composants

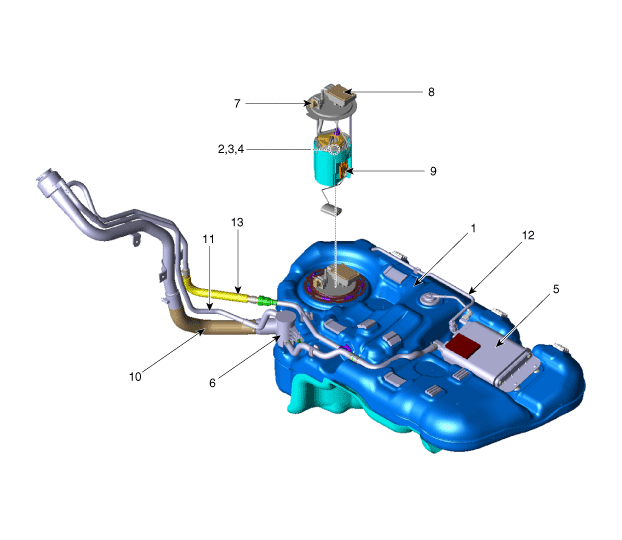

emplacement des composants

1. RESERVOIR CARBURANT
2. Pompe à carburant
3. FILTRE CARBURANT
4. Régulateur de pression du carburant
5. Canister
6. Filtre à air du réservoir de carburant
7. Capteur de pression de carburant

8. Module de commande de la pompe à carburant (FPCM)
9. Emetteur niveau carburant (FLS)
10. Flexible de remplissage de carburant
11. Tube de ventilation
12. Tuyau d'évaporation
13. Flexible de réglage de niveau du carburant

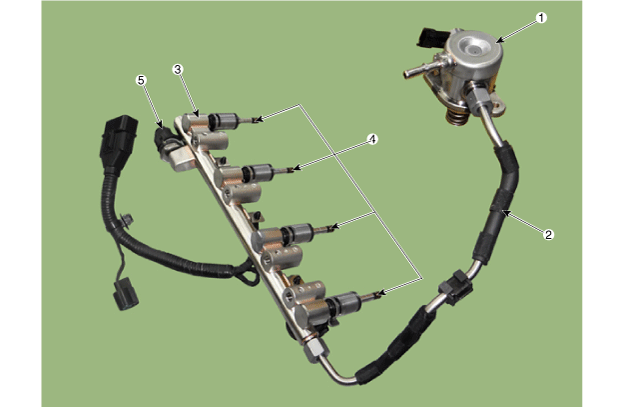

[Conduite de carburant à haute pression]

1. Pompe à carburant haute pression
2. Tuyau à Carburant à Haute Pression

3. Tuyau d'alimentation
4. Injecteur

•

Lorsque la pompe à carburant à haute pression, le tuyau de carburant, le tuyau d'alimentation ou l'injecteur est déposé immédiatement après la coupure du moteur, il y a risque de blessure due à la libération du carburant à haute pression. Libérez la pression résiduelle dans la conduite de carburant à haute pression en vous reportant à la "Procédure de libération de la pression de carburant résiduelle" ci-dessous avant de déposer les composants du système de carburant à haute pression.
