EMPLACEMENT DES COMPOSANTS |

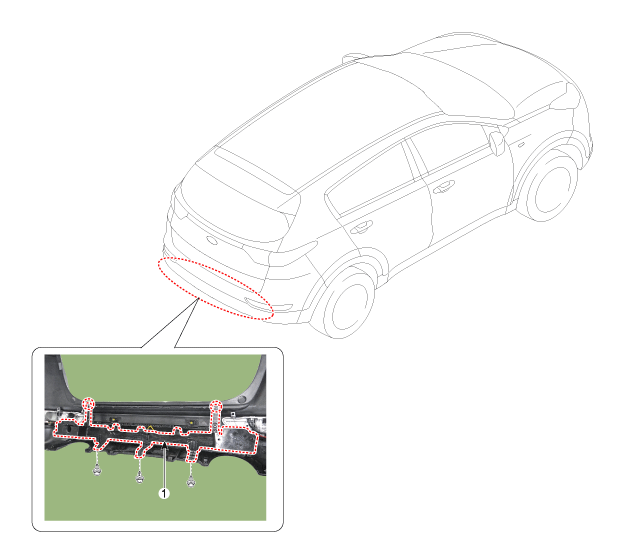

1. Support du pare-chocs arrière |
|
Traverse d'auvent: Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Panneau inférieur principal du tableau de bord
...
ECU 4RM: Diagrammes schématiques
Schéma du circuit
Connecteur ECU 4 RM
Fonction de la borne 4WD ECU
Broche
Fonction
1
Ligne de communication CAN (BAS)
2
Ligne de communication CAN (HAUT)
3
...
