Kia Sportage Revue Technique Automobile: Capteur de pression du carburant (FPS): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système d′alimentation en carburant / Capteur de pression du carburant (FPS): Diagrammes schématiques

Schéma du circuit

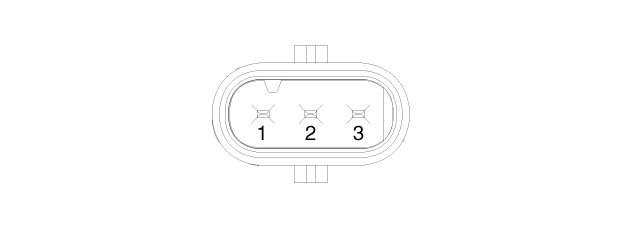

Illustration de la borne

FONCTION DE LA BORNE

N°	Fonction	Branché à
1	Alimentation en puissance du capteur de pression du carburant (FPS)	Module de commande de la pompe à carburant (FPCM)
2	Entrée du signal du capteur de pression du carburant (FPS)	Module de commande de la pompe à carburant (FPCM)
3	Masse du capteur de pression du carburant (FPS)	Module de commande de la pompe à carburant (FPCM)
