Kia Sportage Revue Technique Automobile: Moteur du toit ouvrant panoramique: Procédures de réparation

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Toit ouvrant panoramique / Moteur du toit ouvrant panoramique: Procédures de réparation

REMPLACEMENT
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez la garniture du toit.
(Reportez-vous à Carrosserie - "Garniture de toit")
3.
Déposez le moteur de la vitre (A) après avoir desserré les vis et débranché le connecteur.
[Moteur vitre]

4.
Retirez le moteur du store (A) après avoir déconnecté le connecteur et desserré les vis.
[Moteur du cache-soleil]

Réinitialisation du toit ouvrant panoramique
Pendant l'ouverture/fermeture du toit ouvrant, lorsque l'alimentation de la batterie n'est pas fournie ou déchargée, lors du remplacement du fusible concerné ou lors de l'activation du toit ouvrant avec la poignée d'urgence, le toit ouvrant doit être initialisé comme suit.

Pendant l'ouverture/fermeture du toit ouvrant, si l'alimentation de la batterie connectée au moteur de toit ouvrant n'est pas fournie en raison du remplacement de la batterie, de la décharge de la batterie et du remplacement du fusible.
L'ouverture ou fermeture automatique du toit ouvrant, une fonction à une touche, ne fonctionne pas correctement.
Le toit ouvrant se rouvre pendant la fermeture automatique même s'il n'y a pas d'objet pris dans le toit ouvrant (fonction de sécurité)
1.
Après ALL ON, utilisez le commutateur FERMETURE pour fermer complètement la vitre du toit ouvrant et le store enrouleur.
2.
Lorsque la vitre et le store sont totalement fermés, relâchez le commutateur FERMETURE puis actionnez et maintenez enfoncé le commutateur (environ 10 sec.) jusqu'à ce que la vitre et le store se déplacent légèrement une fois.
3.
Relâchez le commutateur FERMETURE puis actionnez et maintenez enfoncé le commutateur à nouveau et la vitre et le store s'ouvrent et se ferment dans l'ordre ci-dessous et le processus de réinitialisation du toit ouvrant est terminé.
Ouverture avec coulissement du store → Inclinaison de la vitre du toit ouvrant, ouverture avec coulissement puis fermeture → Coulissement et fermeture du store.
※ Si le commutateur FERMETURE est relâché pendant la réalisation de l'opération ci-dessus, le processus de réinitialisation est annulé et vous devez retourner en arrière et reprendre le processus depuis l'étape 1.
Prévention de surchauffe du moteur
Pour protéger le moteur du toit ouvrant panoramique de la surchauffe causée par le fonctionnement en continu, l'unité de commande de toit ouvrant panoramique commande le temps de fonctionnement et le temps de refroidissement.
1.
Le SCU (unité de commande du toit ouvrant) détecte le temps d'exécution du moteur.
2.
Le moteur peut être actionné en continu pour le temps de fonctionnement T1 (120 ± 10 s).
3.
Le moteur fonctionnant en continu pendant T1 s'arrête de fonctionner avec la durée de refroidissement T2 (18 ± 2 s).
4.
Puis, le moteur ne fonctionne pas pendant le temps de refroidissement T2 (18 ± 2 s).
5.
Après expiration de T2, le moteur continue à fonctionner pendant la durée définie dans T3.
6.
Le moteur en fonctionnement s'arrête après la durée de fonctionnement T3 (10 ± 2 s)
7.
Le moteur ne fonctionne pas pour le temps de refroidissement T4 (18 ± 2 s).
8.
Le moteur répète T3 et T4 lorsqu'il fonctionne en continu.
Au cas où le moteur ne fonctionne pas en continu, la durée de fonctionnement, qui est limitée pour éviter une surchauffe, augmente.

Contrôle
[Vérification du moteur du store / du moteur de la vitre]
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlevez la garniture du pilier arrière [G].
(Voir Carrosserie - "Garniture de montant arrière")
3.
Déconnectez le connecteur de câblage du toit ouvrant.

4.

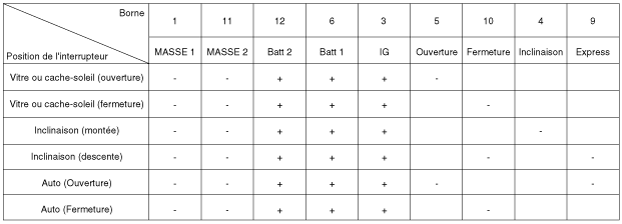

Mettez les bornes à la masse comme indiqué dans le tableau ci-dessous et vérifiez que l'unité du toit ouvrant panoramique fonctionne.
