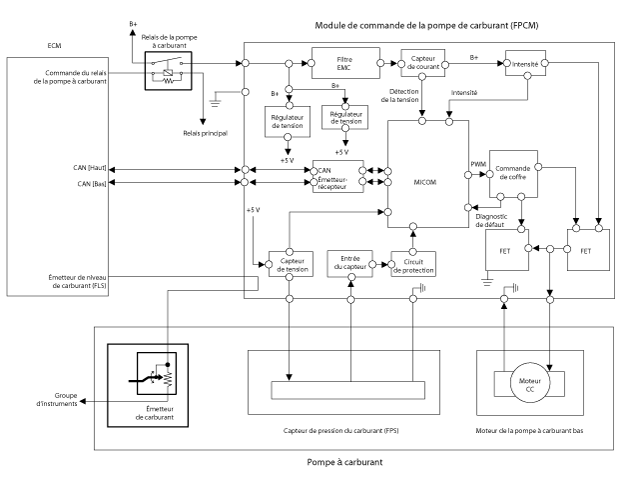

| Schéma du circuit |

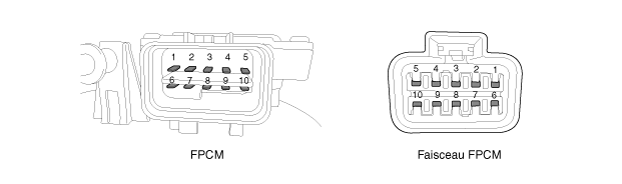

| Illustration de la borne |

| FONCTION DE LA BORNE |
|
N° de broche |
Description |
|
1 |
Masse émetteur à carburant |
|
2 |
Entrée du signal du capteur de pression du carburant (FPS) |
|
3 |
Masse du capteur de pression du carburant (FPS) (-) |
|
4 |
masse |
|
5 |
CAN "BAS" |
|
6 |
SIGNAL METTEUR CARBURANT |
|
7 |
- |
|
8 |
Alimentation en puissance du capteur de pression du carburant (FPS) (+5V)
|
|
9 |
CAN "HAUT" |
|
10 |
Alimentation de la batterie (B+) |
