REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez l’ensemble de la banquette arrière. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Enlever l’habillage antirayure de la porte arrière. (Reportez-vous à Garniture intérieure - "Garniture de porte")

3.	Enlever la garniture de la traverse arrière. (Reportez-vous à Garniture intérieure - "Garniture de traverse arrière")

4.	Déposez délicatement le joint d’étanchéité latéral de carrosserie de porte arrière.

Séparez l'ancrage inférieur de la ceinture de sécurité arrière (A) après avoir desserré le boulon de fixation.

Couple de serrage:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

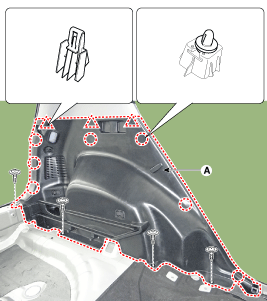

6.	Déposez la garniture latérale du coffre à bagages (A) après avoir desserré les vis de fixation.

7.	Débranchez le connecteur de lampe du coffre (A).

Pour la pose, suivez la procédure inverse de la dépose.

Remplacez tout clip endommagé.
