Kia Sportage Revue Technique Automobile: À capteur d′oxygène chauffé (HO2S): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur d′oxygène chauffé (HO2S): Diagrammes schématiques

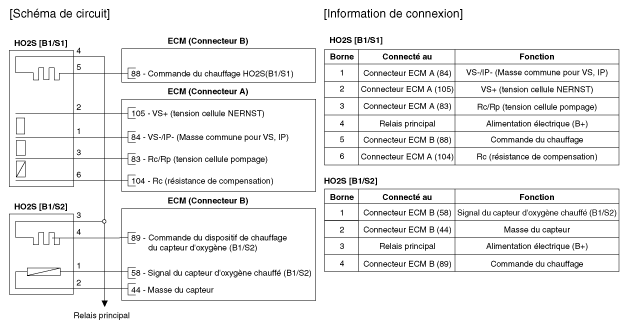

Schéma du circuit

Connecteur de faisceau de câblage

[rangée 1 / capteur 1]

[rangée 1 / capteur 2]
