Kia Sportage Revue Technique Automobile: Electrovanne d′admission variable (VIS): Description et fonctionnement

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Electrovanne d′admission variable (VIS): Description et fonctionnement

Description

L'électrovanne du collecteur d’admission variable (VIS) est installée sur le collecteur d’admission. Cette soupape VIS commande le modulateur de vide qui active la soupape dans le collecteur d'admission. L'ECM ouvre et ferme cette soupape selon les conditions de fonctionnement du moteur (Voir tableau ci-dessous).

Fonctionnement

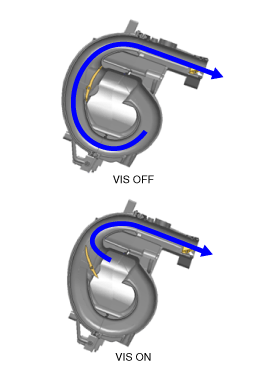

État du moteur	Valve VIS	Fonctionnement
Vitesse moyenne	OFF	En augmentant la performance du moteur en bas régime en réduisant les interférence d'admission dans les cylindres
Vitesse lente/rapide	ON	En minimisant la résistance de l'admission en réduisant la longueur du connecteur d'admission et en augmentant la zone d'entrée de l'air

Electrovanne d′admission variable (VIS): Composants et emplacement des composants

COMPOSANTS 1. Électrovanne d'admission variable (VIS) 2. Actionneur d'électrovanne d'admission variable (VIS) 3. Clapet de l'électro ...

Electrovanne d′admission variable (VIS): Diagrammes schématiques

Schéma du circuit Connecteur de faisceau ...
