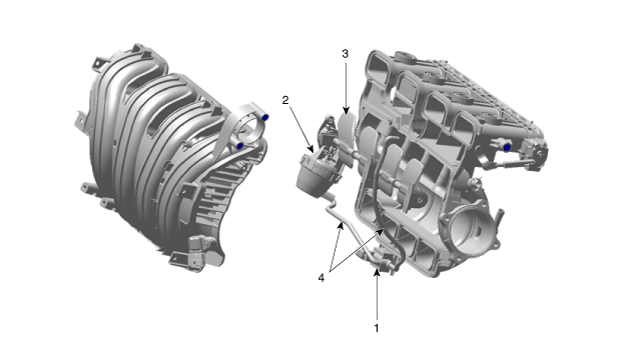

COMPOSANTS |
1. Électrovanne d'admission variable (VIS) 2. Actionneur d'électrovanne d'admission variable (VIS) |
3. Clapet de l'électrovanne d'admission variable (VIS) 4. Flexible de dépression |
Capuchon du tuyau de remplissage de carburant: Description et fonctionnement
Description
Un système de détrompeur de serrage sur le bouchon fileté du réservoir de carburant
réduit les chances d'une installation incorrecte lors de la fermeture du réservoir.
Une fois que le joint du réservoir de carburant et que la bride de tuyauterie
de rem ...
Couvercle inférieur du compartiment moteur: Procédures de réparation
Dépose et pose
Couvercle inférieur du compartiment moteur
1.
Déposez le couvercle inférieur du compartiment moteur (A).
Couple de serrage:
7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,7 ~ 8,6 lb-ft)
...
