| Diagrammes Schématiques |


|

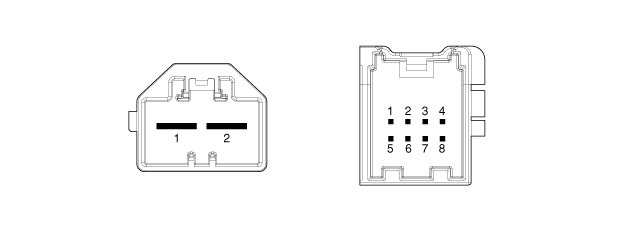

Élément |
Broche |
Nom de broche |
|
MDPS_POWER |
1 |
BATTERIE + |
|
2 |
BATTERIE + |
|
|
Unité MDPS |
1 |
Allumage |
|
7 |
CAN Haut |
|
|
8 |
CAN Bas |
Composants et emplacement des composants
Procédures de réparationInterrupteur des feux de stop: Diagrammes schématiques

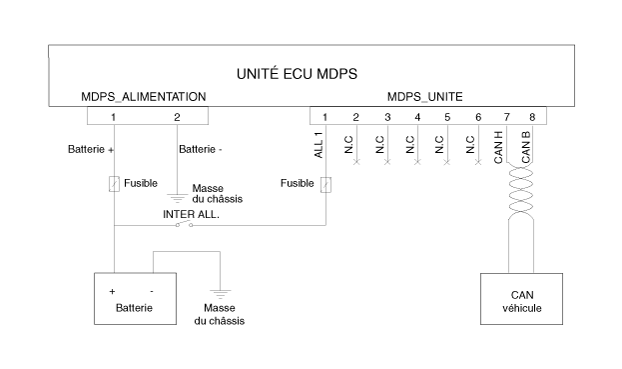

DIAGRAMME SCHÉMATIQUE
Système Diagramme du circuit
FONCTION DE LA BORNE
Borne
Description
1
ALL1
2
À module de commande du moteur (ECM)
3
...
Demarreur: Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative de la batterie.
2.
Déposez l’ensemble du filtre à air.
(Voir Système mécanique du moteur - "Filtre à air)
3.
Déposez le plateau de la batteri ...
