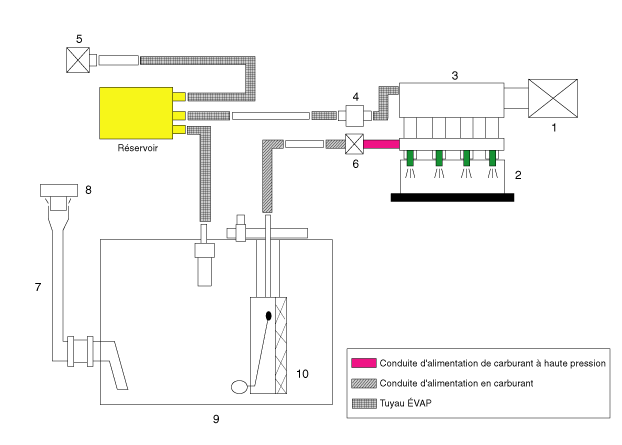

| DIAGRAMME SCHÉMATIQUE |

|
1. Filtre à air 2. Tuyau d’alimentation & injecteur 3. Moteur 4. Électrovanne de commande de purge (PCSV) 5. Filtre à air du réservoir de carburant |
6. Pompe à carburant à haute pression 7. Flexible de remplissage de carburant 8. Bouchon de remplissage de carburant 9. Réservoir de carburant 10. POMPE À CARBURANT DE HAUTE PRESSION |
Description et fonctionnement
