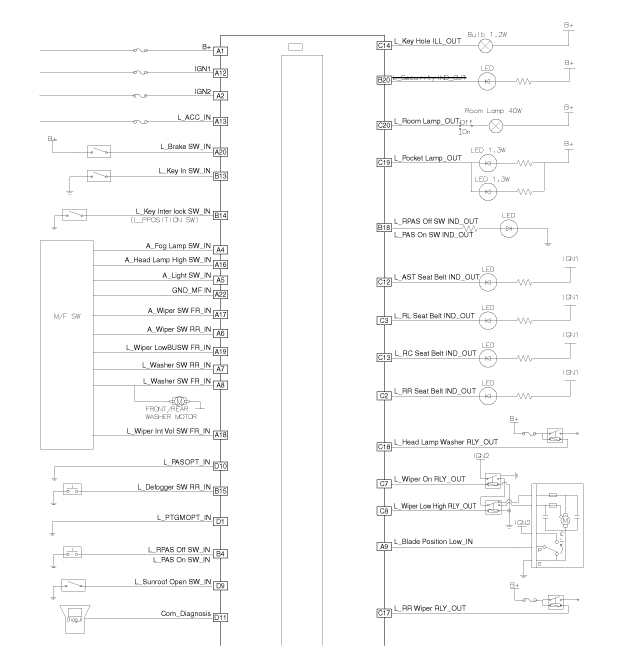

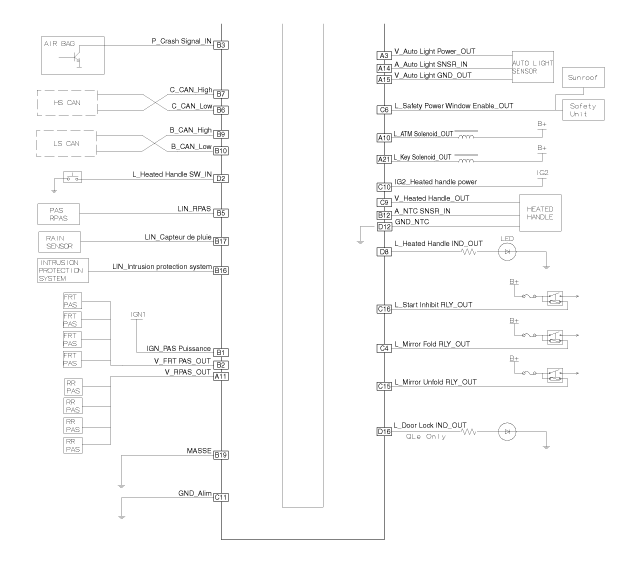

| Schéma du circuit |


Composants et emplacement des composants
Diagrammes schématiquesComposants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Unité clé smart(SMK)
2. Module de commande de carrosserie (BCM)
3. Antenne intérieure 1
4. Antenne intérieure 2
5. Touche FOB
6. Bouton Marche/Arrêt (SSB)
7. Poignée de porte et antenne de porte
...
Pompe de dépression: Procédures de réparation
DÉPOSE
[Nu 2,0 MPI/ FFV, THETA II 2,4 GDI]
1.
Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative
de la batterie (-).
2.
Déposez le couvercle inférieur. (Reportez-vous au Système mécanique
...
