Kia Sportage Revue Technique Automobile: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / À module de commande de carrosserie / Composants et emplacement des composants

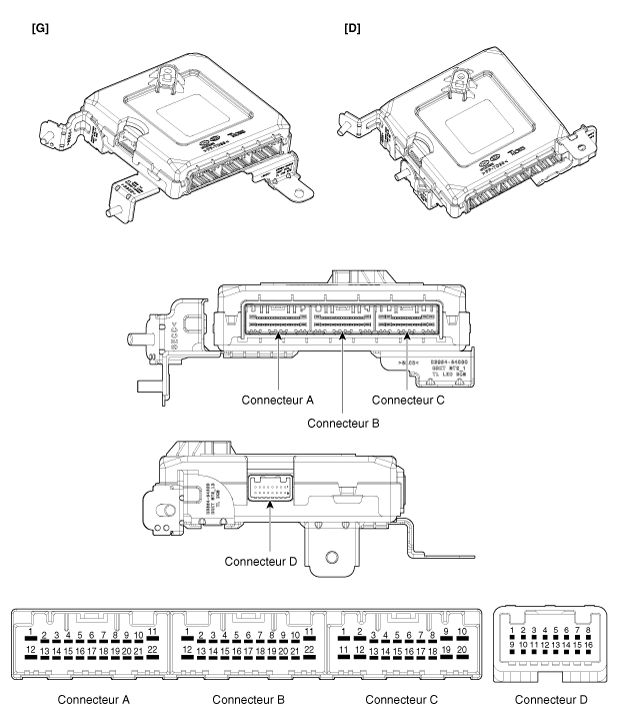

| COMPOSANTS |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
N° |
CONNECTEUR A |
Connecteur B |
Connecteur C |
Connecteur D |
|
1 |
BATT (+) |
ign |
- |
Hayon électrique (option) |
|
2 |
ALL 2 |
Capteur PAS |
Indicateur de ceinture de sécurité arrière droite |
Interrupteur de volant chauffé |
|
3 |
ALIMENTATION D'ÉCLAIRAGE AUTO |
SIGNAL AIRBAG |
Indicateur de ceinture de sécurité arrière gauche |
- |
|
4 |
Interrupteur des feux antibrouillard |
Interrupteur RPAS OFF |
Relais du rétroviseur rétractable |
- |
|
5 |
Interrupteur d'éclairage |
PAS/RPAS LIN |
- |
- |
|
6 |
INTERR. D′ESSUIE-GLACE ARRIÈRE |
CAN châssis (BAS) |
Activation sécurité de la vitre électrique |
- |
|
7 |
À interrupteur DU LAVE-GLACE ARRIÈRE |
CAN châssis (HAUT) |
Relais d'essuie-glace ON |
- |
|
8 |
INTERRUPTEUR DU LAVE-GLACE AVANT |
- |
Relais rapide et lent de l'essuie-glace |
Indicateur de volant chauffé |
|
9 |
Position du moteur de l'essuie-glace |
Carrosserie-CAN (haut) |
Sortie volant de direction chauffé |
Interrupteur toit ouvrant ouvert |
|
10 |
lectrovalve ATM |
Carrosserie-CAN (bas) |
ALL2 (Alimentation du volant de direction chauffé) |
Pas (option) |
|
11 |
CAPTEUR RPAS |
- |
MASSE (ALIMENTATION) |
Diagnostic |
|
12 |
ALL1 |
Capteur NTC de direction chauffée |
Indicateur ceinture de sécurité passager |
masse |
|
13 |
AUDIO |
Interrupteur de clé insérée |
Indicateur de ceinture de sécurité arrière centrale |
- |
|
14 |
Signal du capteur d’éclairage automatique |
Interrupteur de verrouillage de clé intermittent |
CLAIRAGE DE TROU DE CL |
- |
|
15 |
Auto light sensor_GND |
Interrupteur de désembuage arrière |
Relais dépliage du rétroviseur |
- |
|
16 |
Commutateur phares (haut) |
LIN_système de protection contre les intrusions |
Relais du démarrage |
Indicateur de verrouillage de porte (QLe uniquement) |
|
17 |
INTERR. ESSUIE-GLACE AVANT |
LIN_Capteur de pluie |
RELAIS DE L′ESSUIE-GLACE ARRIÈRE |
|
|
18 |
Vitesse d'essuie-glace |
Indicateur du commutateur RPAS OFF |
RELAIS DE LAVE-GLACE DE PHARE |
|
|
19 |
Commutateur d'essuie-glace avant (bas) |
masse |
Lampe de poche |
|
|
20 |
À interrupteur des freins |
- |
Lampe d'habitacle |
|
|
21 |
lectrovanne clé |
- |
|
|
|
22 |
masse |
- |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
12 V CC
Tension de fonctionnement
CC 9 ~ ...
Diagrammes schématiques
Schéma du circuit
...
