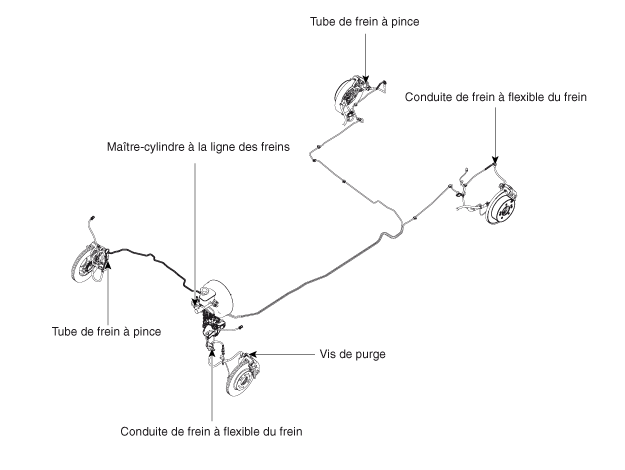

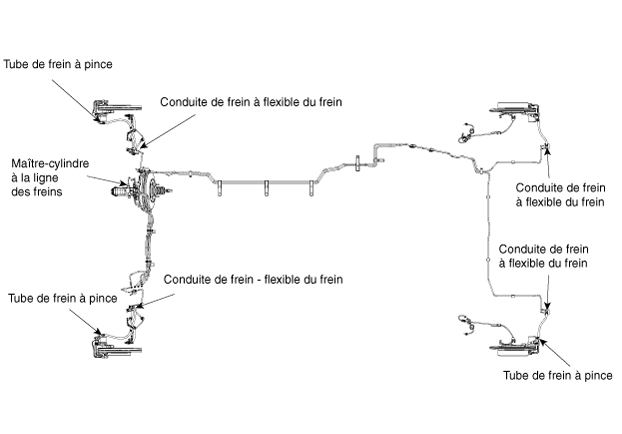

COMPOSANTS |
(CONDUITE GAUCHE) |
(CONDUITE DROIT) |
Description et fonctionnement
Description
Dispositif antivol
BLOC DIAGRAMME
•
BCM : sortie des données d'armement/de désarmement
•
SIRÈNE : sirène ON lors de la déconnexion de la batterie, entrée du
capteur INCLINAISON ET UIP ...
Compartiment-moteur
■ Moteur GDI
■ Moteur T-GDI
1. Réservoir du liquide de refroidissement 2. Bouchon de remplissage d'huile
3. Réservoir de liquide de frein/ embrayage 4. Borne positive de la batterie
5. Borne négative de la batterie 6. Boîte à fusibles 7. Filtre à air 8. Jauge
d'huile à moteur ...
