Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de contrôle des émissions / Composants et emplacement des composants

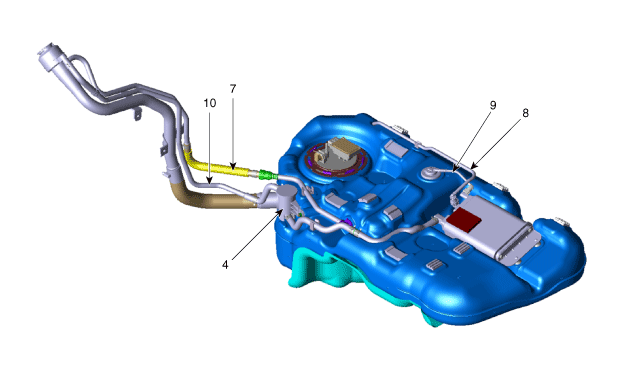

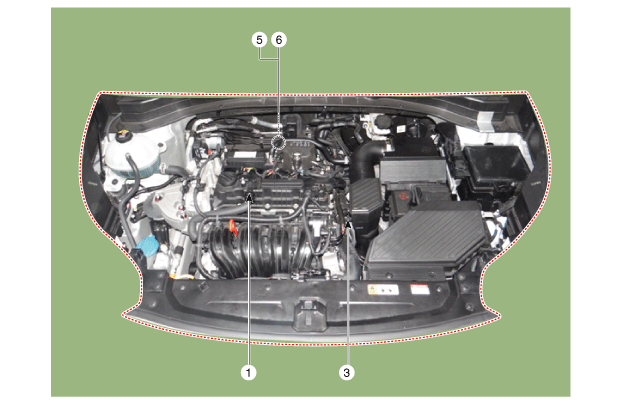

emplacement des composants

1. Soupape PCV
2. Canister
3. électrovanne de commande de purge (PCSV)
4. Filtre à air du réservoir de carburant
5. Convertisseur catalytique (WCC)

6. Convertisseur catalytique (UCC)
7. Tube de mise à niveau
8. Vapor tube (Canister → Intake manifold)
9. Flexible de vapeurs (Canister ↔ Réservoir de carburant)
10. Flexible de ventilation (Canister ↔ Réservoir de carburant)

1. Soupape PCV	2. Canister

3. Électrovanne de commande de purge (PCSV)	4. Filtre à air du réservoir de carburant

5. Convertisseur catalytique (WCC)	6. Convertisseur catalytique (UCC)

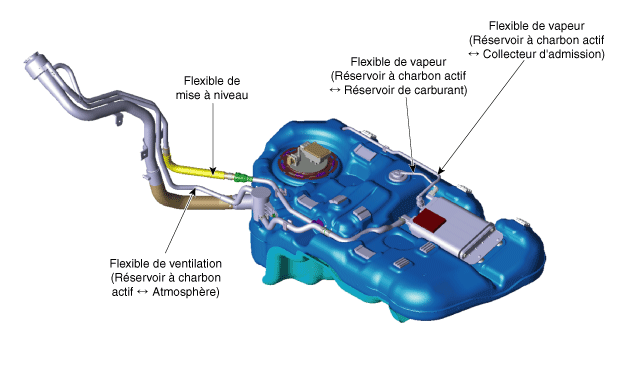

7. Flexible de mise à niveau 8. Flexible de vapeur ( Canister ↔ Collecteur d'admission) 9. Flexible de vapeurs (Canister ↔ Réservoir de carburant) 10. Flexible de ventilation (Canister ↔ Réservoir de carburant)

Spécifications

Spécifications ÉLECTROVANNE DE COMMANDE DE PURGE (PCSV) ▷ Spécification Élément Spécification Résistance de la bobine ( ) ...

Description et fonctionnement

Description Le système de commande de l'évaporation se compose de trois systèmes majeurs. • Le système de contrôle d'émission du carter évite qu ...
