Kia Sportage Revue Technique Automobile: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système d'aide au stationnement Smart (SPAS) / Composants et emplacement des composants

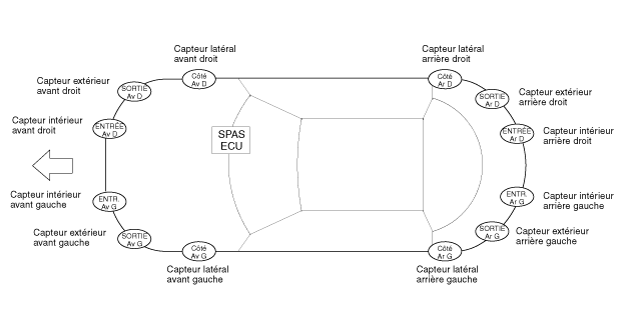

| EMPLACEMENT DES COMPOSANTS |
|
Élément |
Description |
|
|
SPAS |
Unité SPAS (ECU) |
• Calculez la trace de stationnement des roues |
|
• Calculez et demandez l'angle demandé à MDPS |
||
|
• Logique d'avertissement et de détection de l'objet avant/arrière |
||
|
Capteur avant/arrière |
• Détectez l'objet avant/arrière |
|
|
Capteur latéral |
• Vérifiez la zone de stationnement |
|
|
GROUPE D′INSTRUMENTS |
• Sortie SPAS HMI (Interface machine humaine) : le processus de stationnement
et d'avertissement des objets • Mettez le son d'avertissement sur OFF : son avant, arrière et de désactivation |
|
|
MDPS (Direction assistée entraînée par moteur) |
• Logique de commande d'association SPAS : actionnez le volant pour la demande
d'angle de direction SPAS (reportez-vous au groupe ST - "Système MDPS")
|
|
|
À interrupteur |
• Interrupteur SPAS et interrupteur PAS ON/OFF. |
|
Spécifications
Spécifications
Unité SPAS
Alimentation
ALL 1
Tension de fonctionnement
9 ~ 16 V
Capteur SPAS (ava ...
Diagrammes schématiques
BLOC DIAGRAMME
...
