Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Dégivreur de pare-brise / Composants et emplacement des composants

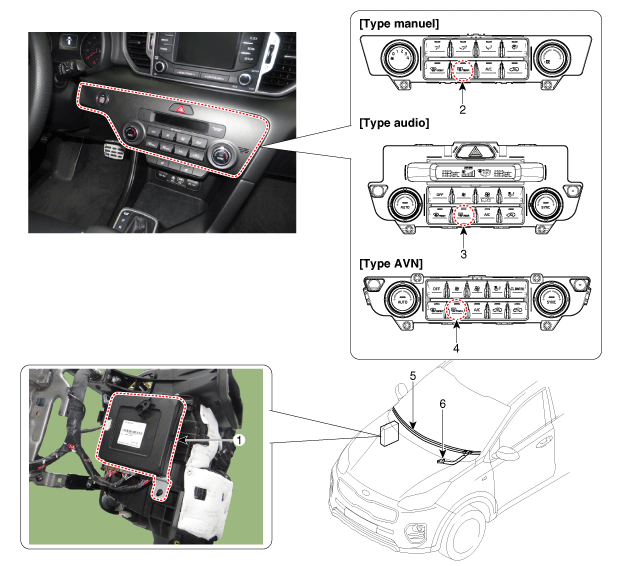

EMPLACEMENT DES COMPOSANTS

Le système de dégivreur de pare-brise empêche l'essuie-glage du pare-brise de geler en hiver. Il comprend le dégivreur dans la partie inférieure du pare-brise, le contacteur et le relais. Le module de commande de caisse reçoit un signal d'entrée du contacteur du dégivreur avant, puis contrôle le relais.

Lorsque le commutateur dégivreur est activé et que le moteur fonctionne avec l'alternateur activé, le dégivreur est activé pendant un maximum de 20 minutes.

1. Module de commande de carrosserie (BCM)
2. Interrupteur du dégivreur de pare-brise (type manuel)
3. Interrupteur du dégivreur de pare-brise (type Audio)

4. Interrupteur du dégivreur de pare-brise (type AVN)
5. Dégivreur de pare-brise
6. Connecteur du dégivreur

Dégivreur de pare-brise

...

Dégivreur de pare-brise: Procédures de réparation

Contrôle 1. Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent") 2. ...
