Kia Sportage Revue Technique Automobile: Collecteur d′admission: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / Collecteur d′admission: Composants et emplacement des composants

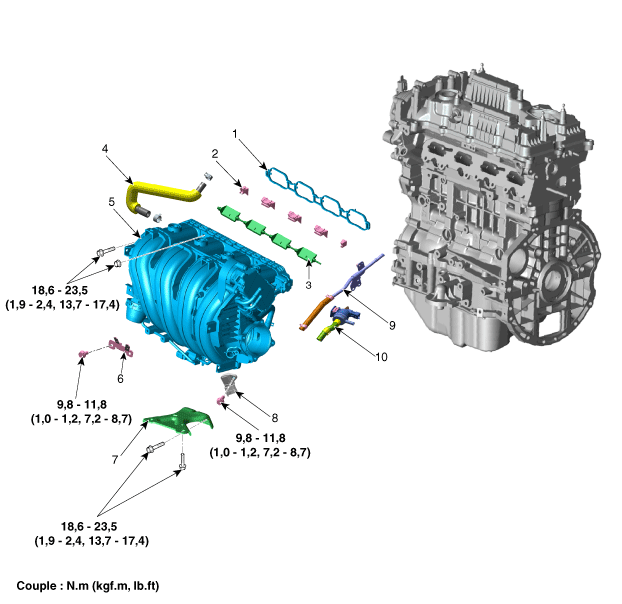

COMPOSANTS

1. Joint du collecteur d’admission
2. Cage
3. Arbre de l'actionneur de déplacement de charge variable (VCMA)
4. Flexible de ventilation positive du carter (PCV)
5. Collecteur d'admission

6. Support
7. Support du collecteur d’admission
8. Capteur de pression de type absolu du collecteur (MAPS)
9. Tuyau & flexible de dépression
10. Electrovanne de commande de purge (PCSV) & support
