Kia Sportage Revue Technique Automobile: Calibrage du radar de détection d'angles morts: Description et fonctionnement

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de détection d'angles morts / Calibrage du radar de détection d'angles morts: Description et fonctionnement

Description
Pour détecter correctement les véhicules sur les voies voisines en utilisant le radar, la direction du capteur et celle du véhicule doivent être alignées.

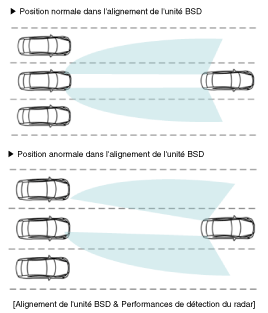

C'est l'alignement de l'unité BSD. Si cet alignement n'est pas effectué comme dans l'illustration ci-dessous, cela peut entraîner une dégradation des performances de détection et de mauvaises alarmes.
En particulier, les véhicules avec le pare-chocs endommagé par un accident et les véhicules dont l'unité BSD a été remplacée doivent effectuer cette procédure d'alignement.

1.
Les véhicules avec le pare-chocs endommagé par un accident et les véhicules dont l'unité BSD a été remplacée doivent effectuer l'alignement BSD avec KDS/GDS.
2.

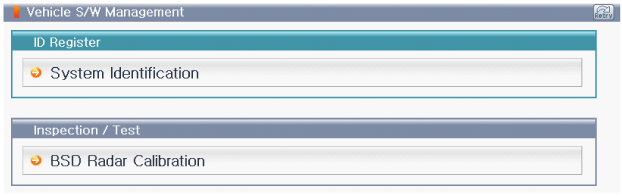

Sélectionnez la procédure "Calibrage du radar BSD" dans le système BSD.

3.

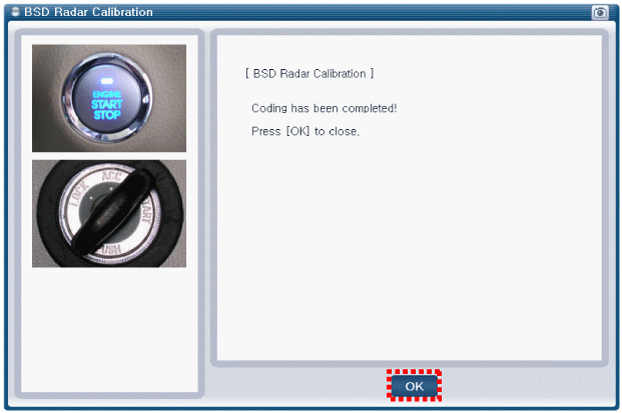

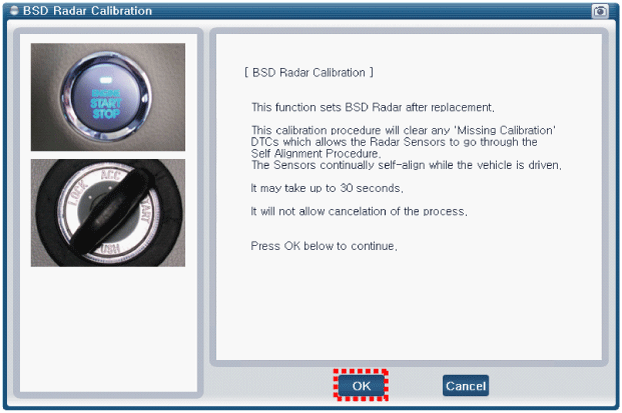

Effectuez la procédure "Calibrage du radar BSD" comme indiqué sur l'écran KDS/GDS.
