| emplacement des composants |

|

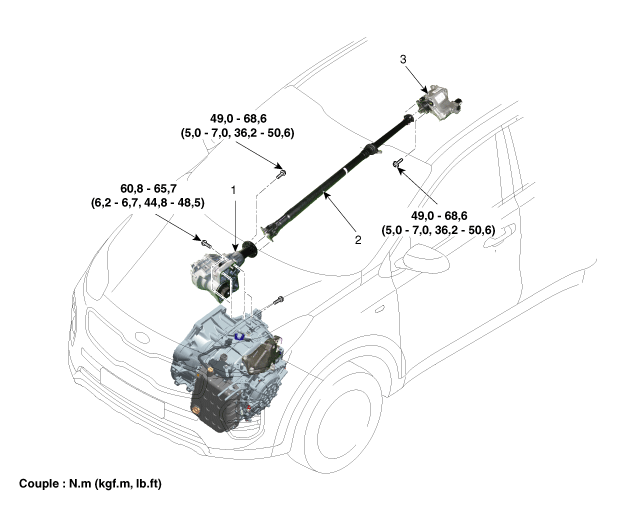

1. Ensemble de transfert 2. Arbre de transmission |
3. Ensemble de l'accouplement |
| composant |

|

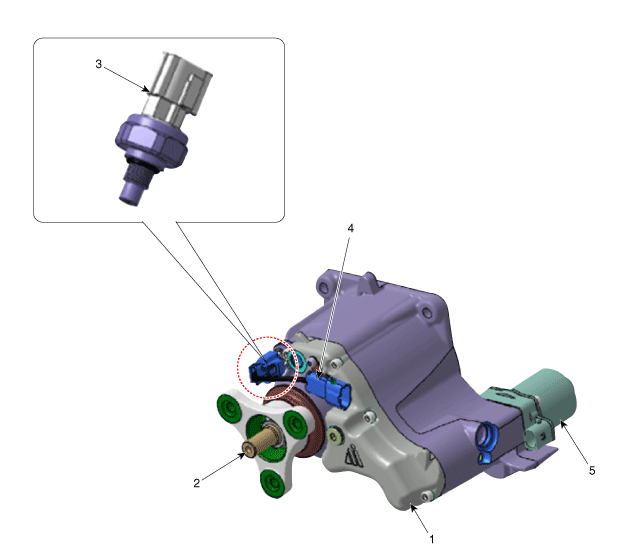

1. Ensemble de l'accouplement 2. Arbre d entrée 3. Capteur de pression |
4. Câblage d'extension 5. Moteur hydraulique huile (actionneur) |
Accouplement de l'actionneur électro-hydraulique direct: Description et fonctionnementProcédures de réparation
Contrôle
•
Lors de la dépose avec un outil de dépose ou un outil à tête
plate, enveloppez les outils de ruban de protection pour éviter
d'endommager les composan ...
Commande de réglage du débit d′huile (OCV) du système CVVT: Procédures de réparation
Contrôle
Résistance de la bobine
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débrancher le connecteur OCV.
3.
Mesurez la résistance entre les bornes OCV 1 et 2.
...
