Contrôle |
1. |
Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative
de la batterie (-).
|
2. |
Retirez le couvercle supérieur de la console.
(Reportez-vous au groupe Carrosserie - "Console au plancher")
|
3. |
Déposer le connecteur (A).
|
4. |
Contrôlez la présence de continuité entre les bornes de l'interrupteur
lorsque le commutateur DBC est actionné.
|
Commande de réglage du débit d′huile (OCV) du système CVVT: Diagrammes schématiques

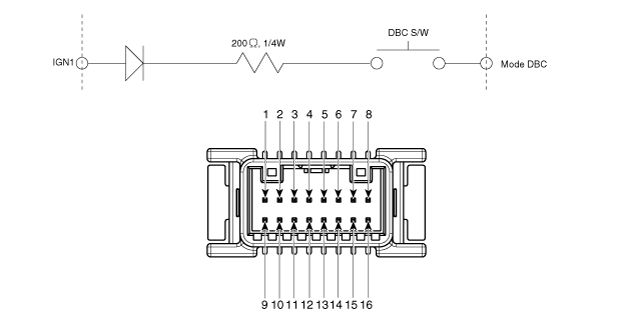

Schéma du circuit
Informations relatives aux
bornes
Illustration de la borne
FONCTION DE LA BORNE
N°
Fonction
Branché à
1
Commande de soupape de commande d'hu ...
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Rétroviseur électrique
2. Interrupteur du rétroviseur électrique
3. Interrupteur du rétroviseur escamotable électrique
...
