Kia Sportage Revue Technique Automobile: Système ETC (contrôle du papillon électrique): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Système ETC (contrôle du papillon électrique): Diagrammes schématiques

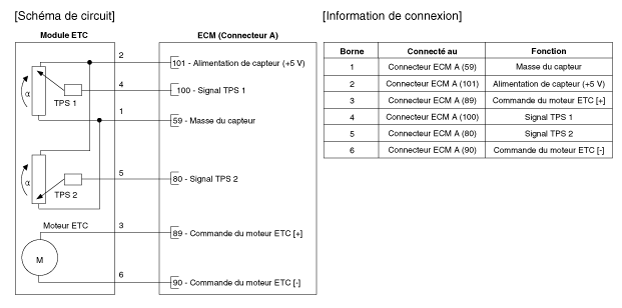

Schéma du circuit

Connecteur de faisceau de câblage

Système ETC (contrôle du papillon électrique): Description et fonctionnement
Description Le système de commande du papillon électronique (ETC) est composé du corps du papillon avec un moteur de commande intégré et du capteurs de position du papillon ...

Système ETC (contrôle du papillon électrique): Procédures de réparation
Contrôle À CAPTEUR DE POSITION DU PAPILLON (TPS) 1. Branchez KDS/GDS au connecteur de liaison de données (DLC). 2. Démarrez le m ...
