Contrôle |
1. |

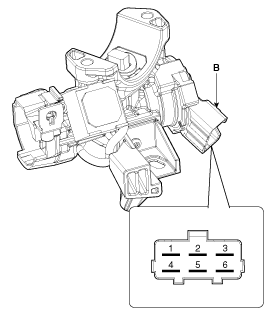

Débranchez le connecteur du commutateur d'avertissement de clé (A) et
le connecteur du commutateur d'allumage (B) de la colonne de direction.
|
2. |

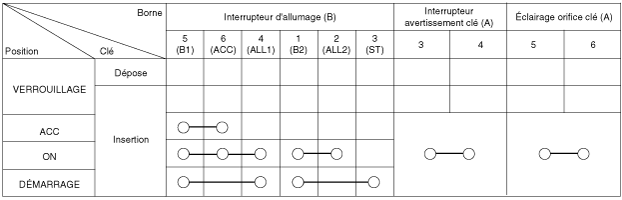

Contrôlez la continuité entre les bornes.
|
3. |
Si tel n'est pas le cas, remplacez l′interrupteur.
|
DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Déposez le panneau inférieur du tableau de bord côté conducteur.
(Reportez-vous à Carrosserie - "Tableau de bord inférieur")
|
3. |
Déposez le panneau inférieur/supérieur du carter de la colonne de direction.
(Reportez-vous à Carrosserie - "Carter de colonne de direction")
|
4. |

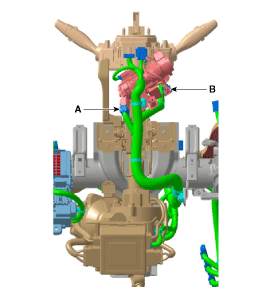

Débranchez l'interrupteur d’allumage (A) et le connecteur de l'immobilisateur
/ avertissement de clé (B).
|
5. |
Insérez la clé et mettez sur "ACC".
|
6. |
Déposez le cylindre de verrouillage à clé (A).
B : Interrupteur d’avertissement de clé
C : Connecteur de l'interrupteur d'allumage
|
7. |

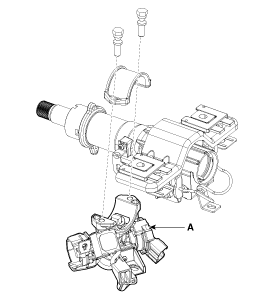

Déposez le contacteur d'allumage (A) après avoir desserré les boulons.
|
INSTALLATION |
|
1. |
Installez le cylindre de serrure de la clé.
|
2. |
Installez l'interrupteur d'alerte de clé.
|
3. |
Installez le connecteur d'avertissement de clé/de l'immobilisateur.
|
4. |
Branchez le connecteur du contacteur d'allumage après avoir installé
le contacteur d'allumage.
|
5. |
Installez les capots de la colonne de direction.
|
6. |
Installez le panneau inférieur du coussin anti-collision du conducteur.
|
7. |
Brancher la borne négative (-) de la batterie.
|
