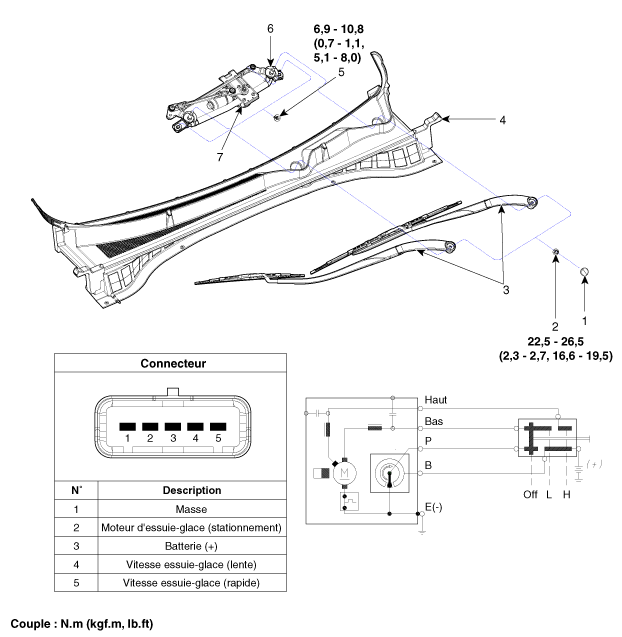

EMPLACEMENT DES COMPOSANTS |
1. Bouchon 2. Écrou 3. Bras de l’essuie-glace et lame 4. Couvercle supérieur de auvent |
5. Boulon 6. Montage moteur et tringlerie d’essuie-glace 7. Connecteur de moteur d’essuie-glace |
Commutateur du système d'aide au stationnement Smart: Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez le couvercle supérieur de la console.
(Reportez-vous au groupe Carrosserie - "Console au plancher")
3.
Déposez ...
Interrupteur du système d'aide au stationnement arrière/avant: Diagrammes schématiques
Schéma du circuit
Type de boîte-pont automatique
Type de boîte de vitesse manuelle
...
