| COMPOSANTS |
| Interrupteur lève-vitre conducteur |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
[Connecteur A]
[Commutateur de lève-vitre électrique conducteur (Sécurité)]
|
N° |
Description |
N° |
Description |
|
1 |
Interrupteur de vitre électrique droite (verrouillage) |
10 |
Batterie D (+) |
|
2 |
Vitre électrique avant droite (montée) |
11 |
Vitre électrique arrière droite (montée) |
|
3 |
Vitre électrique avant droite (descente) |
12 |
Vitre électrique arrière droite (descente) |
|
4 |
- |
13 |
Feux arrières |
|
5 |
Interrupteur de verrouillage de la portière |
14 |
Interrupteur de déverrouillage de la portière |
|
6 |
Vitre électrique avant gauche (automatique) |
15 |
Batterie G (+) |
|
7 |
Vitre électrique avant gauche (montée) |
16 |
Vitre électrique arrière gauche (montée) |
|
8 |
Vitre électrique avant gauche (descente) |
17 |
Vitre électrique arrière gauche (descente) |
|
9 |
Interrupteur de vitre électrique gauche (verrouillage) |
18 |
masse |
(Interrupteur de vitre électrique conducteur (sécurité) + indicateur de verrouillage
de porte)
|
N° |
Description |
N° |
Description |
|
1 |
Interrupteur de vitre électrique droite (verrouillage) |
10 |
Batterie D (+) |
|
2 |
Vitre électrique avant droite (montée) |
11 |
Vitre électrique arrière droite (montée) |
|
3 |
Vitre électrique avant droite (descente) |
12 |
Vitre électrique arrière droite (descente) |
|
4 |
Indicateur de verrouillage de porte |
13 |
Feux arrières |
|
5 |
Interrupteur de verrouillage de la portière |
14 |
Interrupteur de déverrouillage de la portière |
|
6 |
Vitre électrique avant gauche (automatique) |
15 |
Batterie G (+) |
|
7 |
Vitre électrique avant gauche (montée) |
16 |
Vitre électrique arrière gauche (montée) |
|
8 |
Vitre électrique avant gauche (descente) |
17 |
Vitre électrique arrière gauche (descente) |
|
9 |
Interrupteur de vitre électrique gauche (verrouillage) |
18 |
masse |
(Interrupteur de vitre électrique (descente auto))
|
N° |
Description |
N° |
Description |
|
1 |
Interrupteur de vitre électrique droite (verrouillage) |
10 |
Batterie D (+) |
|
2 |
Vitre électrique avant droite (montée) |
11 |
Vitre électrique arrière droite (montée) |
|
3 |
Vitre électrique avant droite (descente) |
12 |
Vitre électrique arrière droite (descente) |
|
4 |
- |
13 |
Feux arrières |
|
5 |
Interrupteur de verrouillage de la portière |
14 |
Interrupteur de déverrouillage de la portière |
|
6 |
- |
15 |
Batterie G (+) |
|
7 |
Vitre électrique avant gauche (montée) |
16 |
Vitre électrique arrière gauche (montée) |
|
8 |
Vitre électrique avant gauche (descente) |
17 |
Vitre électrique arrière gauche (descente) |
|
9 |
Interrupteur de vitre électrique gauche (verrouillage) |
18 |
masse |
(Interrupteur de vitre électrique (descente auto) + indicateur de verrouillage
de porte)
|
N° |
Description |
N° |
Description |
|
1 |
Interrupteur de vitre électrique droite (verrouillage) |
10 |
Batterie D (+) |
|
2 |
Vitre électrique avant droite (montée) |
11 |
Vitre électrique arrière droite (montée) |
|
3 |
Vitre électrique avant droite (descente) |
12 |
Vitre électrique arrière droite (descente) |
|
4 |
Indicateur de verrouillage de porte |
13 |
Feux arrières |
|
5 |
Interrupteur de verrouillage de la portière |
14 |
Interrupteur de déverrouillage de la portière |
|
6 |
- |
15 |
Batterie G (+) |
|
7 |
Vitre électrique avant gauche (montée) |
16 |
Vitre électrique arrière gauche (montée) |
|
8 |
Vitre électrique avant gauche (descente) |
17 |
Vitre électrique arrière gauche (descente) |
|
9 |
Interrupteur de vitre électrique gauche (verrouillage) |
18 |
masse |
[Connecteur B]
(Type de rétroviseur non-escamotable)
|
N° |
Description |
N° |
Description |
|
1 |
- |
9 |
Interrupteur vertical de rétroviseur |
|
2 |
- |
10 |
Rétroviseur gauche commun |
|
3 |
- |
11 |
Interrupteur horizontal de rétroviseur gauche |
|
4 |
- |
12 |
Feu arrière |
|
5 |
Masse (intérieur) |
13 |
- |
|
6 |
Masse (extérieur) |
14 |
Interrupteur horizontal de rétroviseur droit |
|
7 |
- |
15 |
Rétroviseur droit commun |
|
8 |
- |
16 |
AUDIO |
(Type de rétroviseur escamotable)
|
N° |
Description |
N° |
Description |
|
1 |
- |
9 |
Interrupteur vertical de rétroviseur |
|
2 |
- |
10 |
Rétroviseur gauche commun |
|
3 |
Interrupteur de dépliage du rétroviseur |
11 |
Interrupteur horizontal de rétroviseur gauche |
|
4 |
Interrupteur du rétroviseur escamotable |
12 |
Feu arrière |
|
5 |
Masse (intérieur) |
13 |
- |
|
6 |
Masse (extérieur) |
14 |
Interrupteur horizontal de rétroviseur droit |
|
7 |
- |
15 |
Rétroviseur droit commun |
|
8 |
- |
16 |
AUDIO |

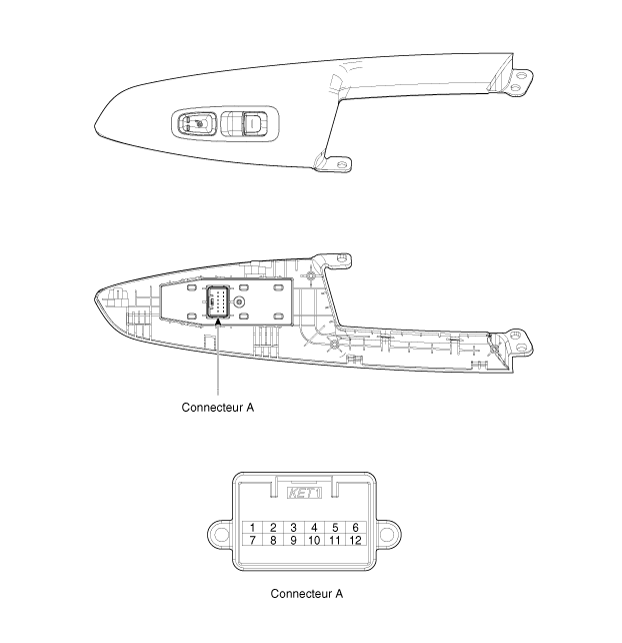

| Interrupteur vitre électrique passager |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage
de porte))
|
N° |
Description |
N° |
Description |
|
1 |
Feu arrière |
7 |
Vitre électrique (montée) |
|
2 |
- |
8 |
Signal de montée de la vitre (depuis unité principale) |
|
3 |
Masse (extérieur) |
9 |
Masse (intérieur) |
|
4 |
- |
10 |
Signal de descente de la vitre (depuis unité principale) |
|
5 |
Interrupteur de déverrouillage de la portière |
11 |
Batterie (+) |
|
6 |
Interrupteur de verrouillage de la portière |
12 |
Vitre électrique (descente) |
(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage
de porte + indicateur de verrouillage de porte))
|
N° |
Description |
N° |
Description |
|
1 |
Feu arrière |
7 |
Vitre électrique (montée) |
|
2 |
Indicateur de verrouillage de porte |
8 |
Signal de montée de la vitre (depuis unité principale) |
|
3 |
Masse (extérieur) |
9 |
Masse (intérieur) |
|
4 |
- |
10 |
Signal de descente de la vitre (depuis unité principale) |
|
5 |
Interrupteur de déverrouillage de la portière |
11 |
Batterie (+) |
|
6 |
Interrupteur de verrouillage de la portière |
12 |
Vitre électrique (descente) |

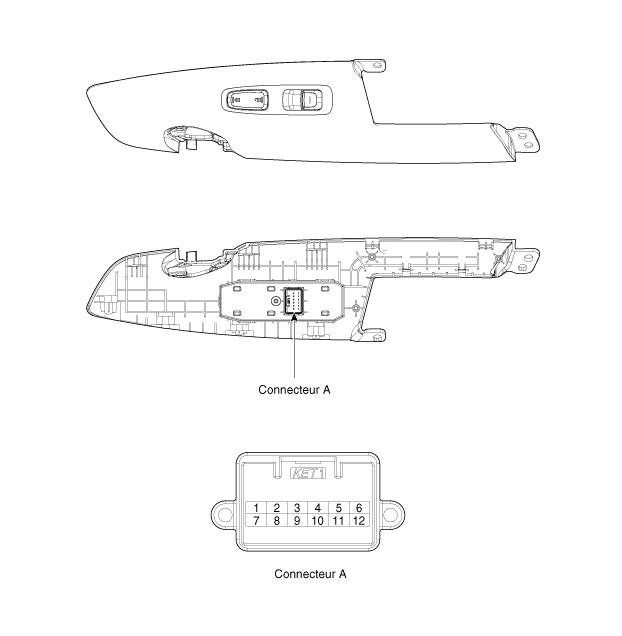

| À interrupteur de la vitre électrique arrière |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
(Interrupteur de vitre électrique arrière (Manuel + pas de chauffage de siège))
|
N° |
Description |
N° |
Description |
|
1 |
Feu arrière |
7 |
Vitre électrique (montée) |
|
2 |
- |
8 |
Signal de montée de la vitre (depuis unité principale) |
|
3 |
- |
9 |
masse |
|
4 |
- |
10 |
Signal de descente de la vitre (depuis unité principale) |
|
5 |
- |
11 |
Batterie (+) |
|
6 |
- |
12 |
Vitre électrique (descente) |
[Commutateur des lève-vitres électriques arrières (manuel + chauffage de siège)]
|
N° |
Description |
N° |
Description |
|
1 |
Feu arrière |
7 |
Vitre électrique (montée) |
|
2 |
Indicateur de dispositif de chauffage de siège (haut) |
8 |
Signal de montée de la vitre (depuis unité principale) |
|
3 |
Indicateur de chauffage de siège (bas) |
9 |
masse |
|
4 |
- |
10 |
Signal de descente de la vitre (depuis unité principale) |
|
5 |
- |
11 |
Batterie (+) |
|
6 |
Interrupteur de chauffage de siège (+) |
12 |
Vitre électrique (descente) |
