Kia Sportage Revue Technique Automobile: Interr. rétroviseur lectrique portière: Procédures de réparation

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Rétroviseur lectrique portière / Interr. rétroviseur lectrique portière: Procédures de réparation

Contrôle

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez la garniture de porte gauche avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

3.	Débranchez le connecteur du commutateur du rétroviseur électrique de la garniture de porte.

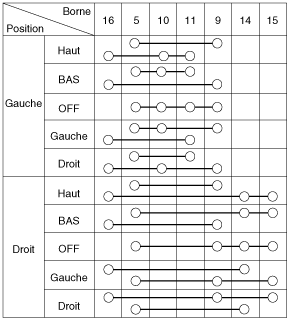

4.	Contrôlez la continuité entre les bornes dans chaque position du commutateur comme indiqué ci-dessous. [Interrupteur de rétroviseur électrique] [Interrupteur de rétroviseur électrique escamotable]

DÉPOSE

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Veillez à stocker et manipuler correctement la garniture lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

3.	Desserrez les vis de fixation de l'accoudoir de garniture de porte avant.

4.	Enlevez l'accoudoir de garniture de porte avant (A).

Desserrez les clips de fixation, puis déposez l'interrupteur de rétroviseur électrique (A).

Remplacez tout clip endommagé.

INSTALLATION

1.	Installez l'interrupteur de rétroviseur électrique.

2.	Installez l'accoudoir de garniture de porte avant.

3.	Installez la garniture de porte avant.

4.	Brancher la borne négative (-) de la batterie.
