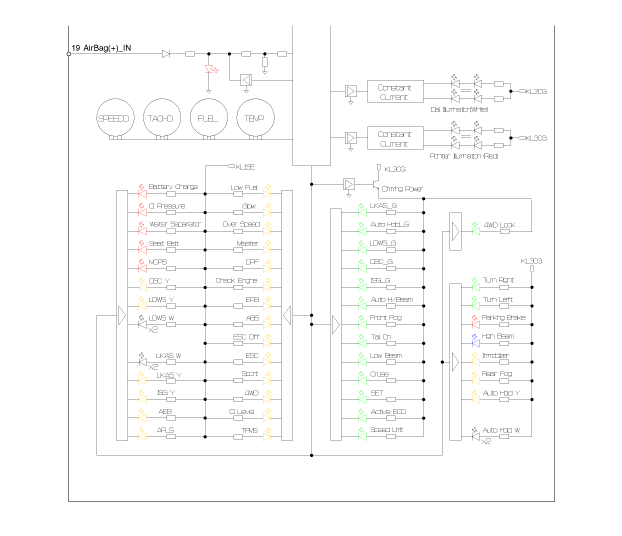

Schéma du circuit

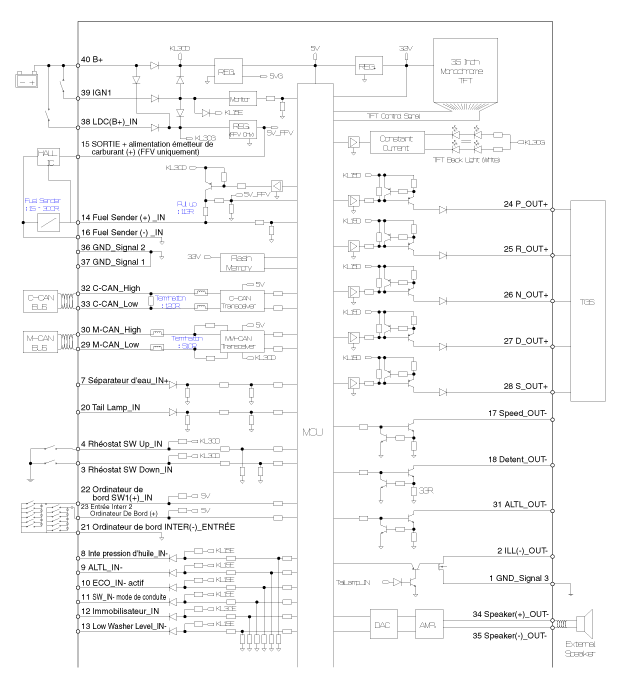

[Standard général]

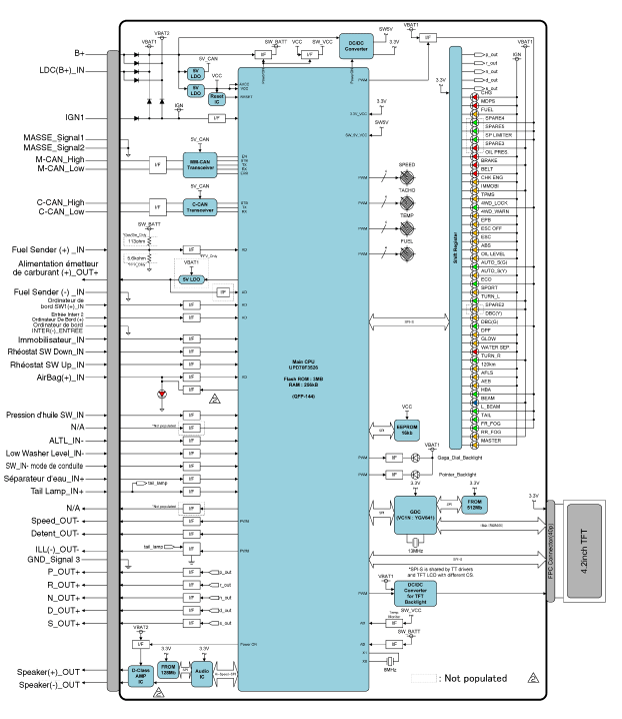

[Supervision générale]

Groupe d'instruments: Composants et emplacement des composants

COMPOSANTS [Type Standard (3.5")] [Type Super Vision (4.3")] INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE N° Description ...

Groupe d'instruments: Description et fonctionnement

Description Diagramme de réseau de communication ABRÉVIATION Explications ACU Unité de commande de l’airbag ...
