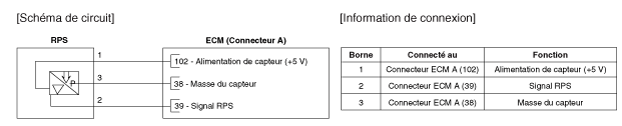

Schéma du circuit

Informations relatives aux bornes

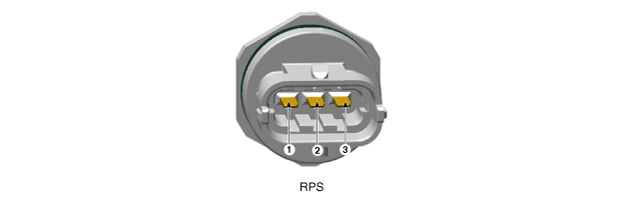

Illustration de la borne

FONCTION DE LA BORNE

N°	Fonction	Branché à
1	Puissance du capteur de pression du rail (+5V)	Connecteur ECM A (102)
2	Entrée du signal du capteur de pression du rail	Connecteur ECM A (39)
3	Masse capteur de pression du rail (-)	Connecteur ECM A (38)
