Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de hayon électrique / Composants et emplacement des composants

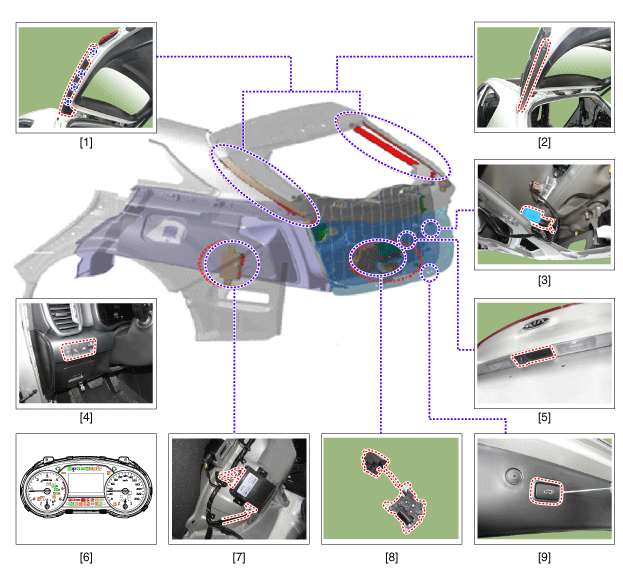

COMPOSANTS

1. Bande anti-pincement (2 pces)
2. Broche du hayon électrique (2 pces)
3. Avertisseur sonore du hayon électrique
4. Commutateur du panneau inférieur de rembourrage de sécurité.
5. Interrupteur de la poignée extérieure

6. Groupe d'instruments (USM)
7. Module du hayon électrique (PTGM)
8. Loquet du hayon électrique & unité de fermeture électrique
9. Commutateur interne du hayon électrique

Système de hayon électrique

...

Description et fonctionnement

Description Le système de hayon électrique est un système électro-mécanique pouvant ouvrir et fermer le hayon automatiquement à l'aide du commutateur local (commutateur ...
