Kia Sportage Revue Technique Automobile: Boîte de relais (Compartiment moteur): Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Fusibles et relais / Boîte de relais (Compartiment moteur): Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

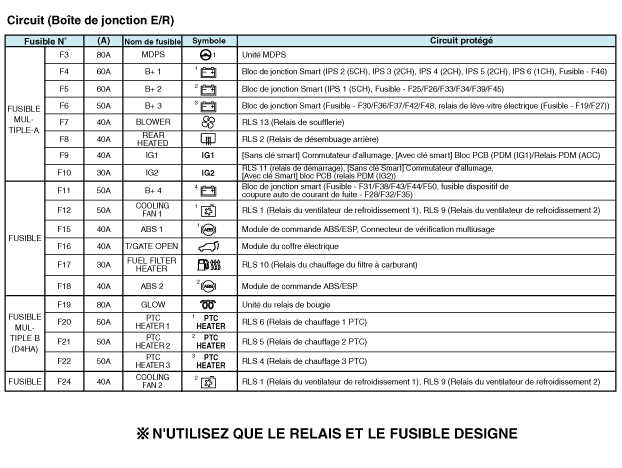

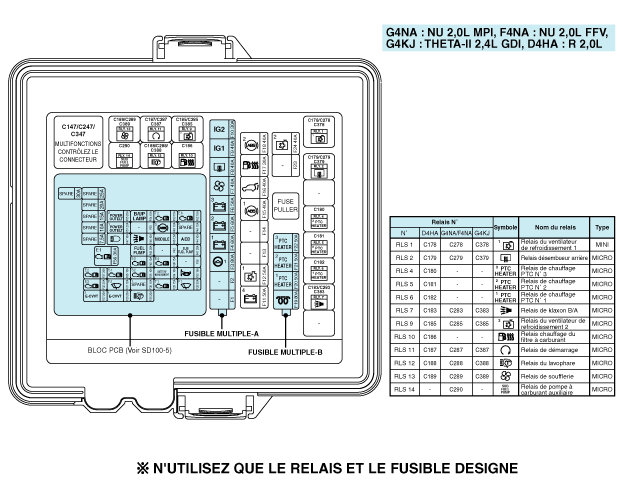

Bloc de jonction du local moteur

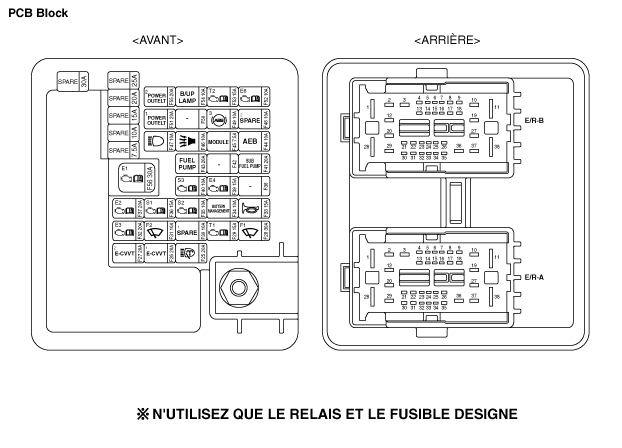

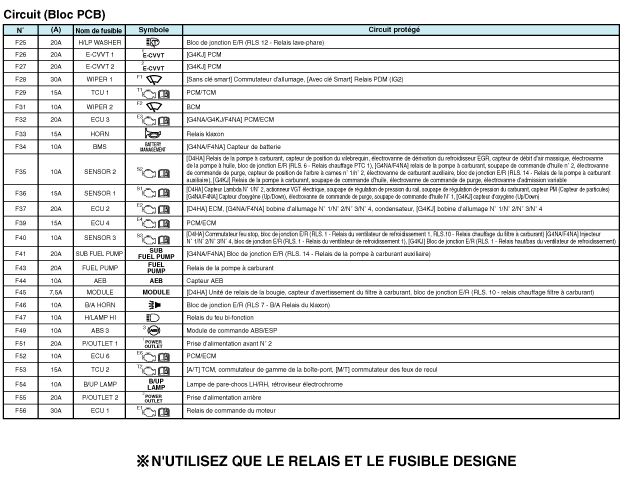

Bloc à noyau métallique (PCB)

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS [Compartiment moteur] 1. Bloc de jonction du local moteur [Relais intérieur] ...
