Kia Sportage Revue Technique Automobile: Vitre arrière: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Toit ouvrant panoramique / Vitre arrière: Procédures de réparation

DÉPOSE

•	Pour enlever le pare-brise avant, utilisez les outils présentés dans la figure suivante. [Composition des outils] ① Fil carré ② Serrage de câble de type à insertion [Ensemble des outils]

•	Insérez et fixez le fil carré ① dans le trou d'insertion du serrage de câble ②.

1.	Déposez la vitre mobile. (Voir Toit ouvrant panoramique - "Vitre mobile")

2.	Retirez la moulure latérale de toit. (Reportez-vous à Moulure latérale de carrosserie - "Moulure latérale de toit")

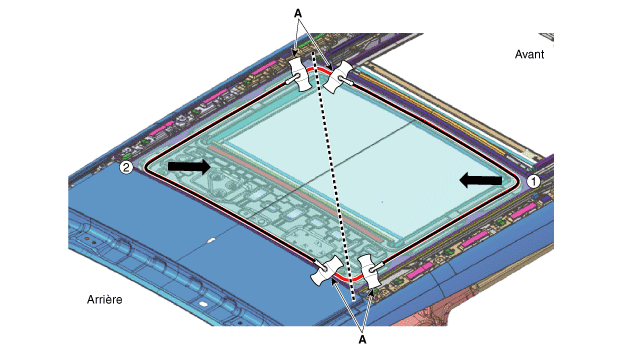

Tirez le fil carré (A) à gauche et à droite, puis appliquez une force dans la direction de la flèche pour couper le joint résiduel.

•	Les fils plus longs nécessitent plus de puissance, donc diviser la section ① et ② en deux pour couper le joint résiduel.

•	Lorsque vous travaillez sur les câbles, travaillez en groupe, à deux ou plus.

•	Portez des gants pour protéger vos mains d'éventuelles blessures.

•	Veillez à ne pas vous brûler les mains en raison de la chaleur générée par le fil en cours d'utilisation.

•	Veillez à ne pas vous couper les doigts en travaillant avec les câbles.

Veillez à ne pas endommager la carrosserie.

4.	Déposez avec précaution la lunette arrière (A) sans l'endommager.

INSTALLATION

•	Afin d'installer le pare-brise, utilisez les outils présentés dans la figure suivante : [Composition des outils] ① Fil carré ② Serrage de câble de type à insertion ③ Pistolet à joint

1.	Installez la moulure latérale de toit.

2.	Appuyez sur le commutateur de toit ouvrant panoramique pour fermer complètement la vitre mobile.

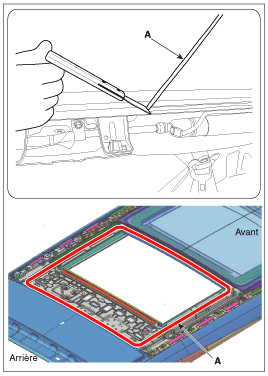

Utilisez une lame pour couper le joint résiduel (A) autour de panneau de carrosserie.

•	Lorsque vous coupez le joint résiduel autour du panneau de carrosserie, veillez à laisser environ 2 mm de joint de la surface adhésive.

•	Assurez-vous que la surface de la peinture de carrosserie n'est pas du tout endommagée.

•	Si elle est endommagée, appliquez de la peinture ou de l'inhibiteur de rouille pour l'entretien.

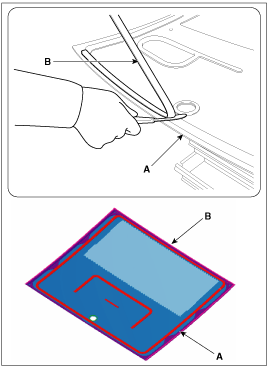

4.	Si la lunette arrière (A) est réutilisée, utilisez une lame pour enlever le joint résiduel (B) autour du panneau de carrosserie.

5.	Utilisez de l'alcool ou un pistolet à air pour nettoyer les bords du panneau de carrosserie et la lunette arrière.

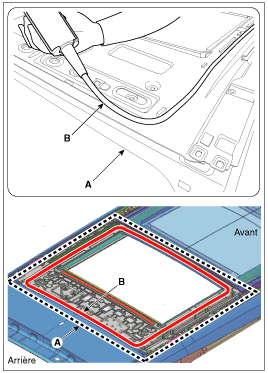

Utilisez un pistolet à mastic pour appliquer le joint (B) autour du panneau de carrosserie (A).

Lors de l'utilisation d'un pistolet à mastic pour appliquer le joint, assurez-vous que le joint n'est pas endommagé pour éviter les fuites d'eau.

7.	Installez la lunette arrière (A) de façon lâche sur le panneau de carrosserie.

8.	Vérifiez le pas et l'écart avant d'installer complètement la lunette arrière (A).

Appliquez du ruban autour du pare-brise arrière pour empêcher qu'il ne se détache.

Si trops de joint a été appliqué, il peut suinter hors de la carrosserie. Utilisez de l'alcool ou un agent de nettoyage pour enlever le joint résiduel.

•	Installez le pare-brise et placez la voiture sur une surface plane pendant au moins 4 heures.

•	Si vous devez conduire la voiture, assurez-vous de la conduire LENTEMENT pendant au moins 8 heures après le montage.

•	Prévenez le conducteur pour éviter une conduite agressive pendant 2-3 jours ou éviter une conduite sur des surfaces irrégulières.
