Kia Sportage Revue Technique Automobile: Unité de clef smart: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de clé de smart / Unité de clef smart: Diagrammes schématiques

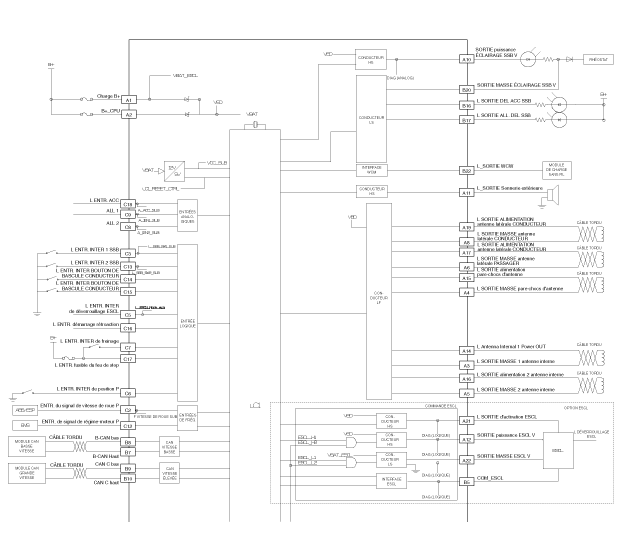

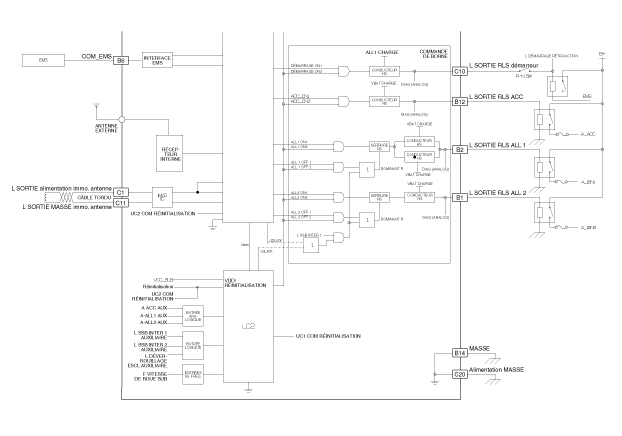

Schéma du circuit
