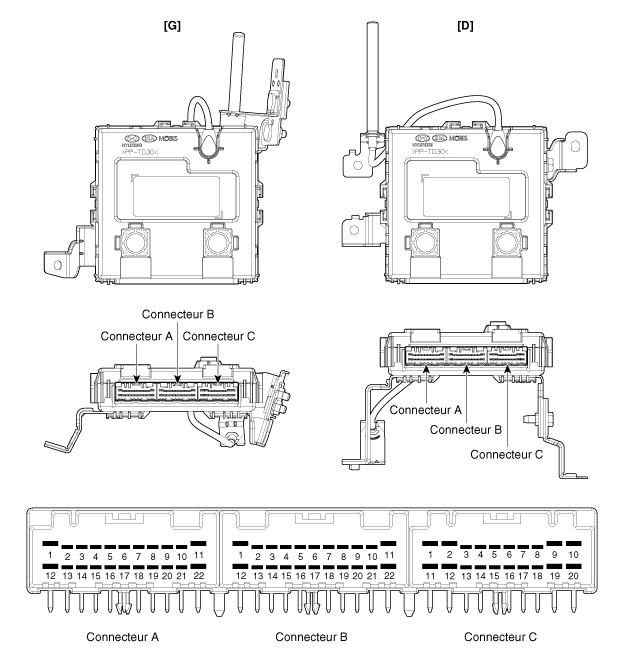

| COMPOSANTS |

|
N° |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Batterie (+) |
Sortie Relais ALL2 |
Alimentation de l'antenne d'immobilisateur_sortie |
|
2 |
Batterie (+) |
Sortie Relais ALL1 |
Signal de vitesse de roue_entrée |
|
3 |
Sortie de la MASSE de l'antenne intérieure 1 |
- |
SSB switch1 signal_input |
|
4 |
MASSE antenne de pare-chocs_sortie |
- |
- |
|
5 |
Sortie de la MASSE de l'antenne intérieure 2 |
Communication ESCL |
Interrupteur de déverrouillage ESCL_entrée |
|
6 |
MASSE antenne de porte passager_sortie |
Communication EMS |
Entrée du signal 'P' |
|
7 |
- |
B-CAN (haut) |
Entrée interrupteur freins |
|
8 |
Sortie de la MASSE antenne porte du conducteur |
B-CAN (bas) |
IGN2 signal_input |
|
9 |
- |
C-CAN [Bas] |
IGN1 signal_input |
|
10 |
Sortie Éclairage SSB (-) |
C-CAN [Haut] |
Sortie relais du démarreur |
|
11 |
Sortie de l'avertisseur sonore externe |
- |
MASSE antenne de l'immobilisateur_sortie |
|
12 |
Alimentation ESCL_sortie |
Sortie Relais ACC |
Signal RPM_entrée |
|
13 |
- |
- |
SSB switch2 signal_input |
|
14 |
Sortie de l'alimentation de l'antenne intérieure 1 |
MASSE |
Driver's door switch signal_input |
|
15 |
Alimentation de l'antenne de pare-chocs_sortie |
- |
Entrée signal interrupteur porte passager |
|
16 |
Sortie de l'alimentation de l'antenne intérieure 2 |
DEL SSB (ACC)_sortie |
Start signal feedback_input |
|
17 |
Alimentation antenne de porte passager_sortie |
DEL SSB (ALL)_sortie |
Stop lamp fuse signal_input |
|
18 |
- |
- |
ACC signal_input |
|
19 |
Sortie de l'alimentation antenne porte du conducteur |
- |
- |
|
20 |
- |
Sortie Éclairage SSB (-) |
MASSE, alimentation |
|
21 |
Sortie activation ESCL |
- |
|
|
22 |
Sortie MASSE ESCL |
Module de charge sans fil_sortie |
