Kia Sportage Revue Technique Automobile: Toit ouvrant panoramique: Procédures de réparation

DÉPOSE

Pour enlever le pare-brise avant, utilisez les outils présentés dans la figure suivante.
[Composition des outils]

① Fil carré
② Serrage de câble de type à insertion
[Ensemble des outils]
Insérez et fixez le fil carré ① dans le trou d'insertion du serrage de câble ②.

1.
Retirez la moulure latérale de toit.
(Reportez-vous à Moulure latérale de carrosserie - "Moulure latérale de toit")
2.
Déposez le pare-brise.
(Voir Toit ouvrant panoramique - "Pare-brise")
3.
Déposez la garniture du toit.
(Reportez-vous à Garniture de toit - "Garniture de toit")
4.
Remplacez le module de l'airbag rideau (CAB).
(Reportez-vous à Retenue - "Module de l'airbag rideau (CAB)")
5.

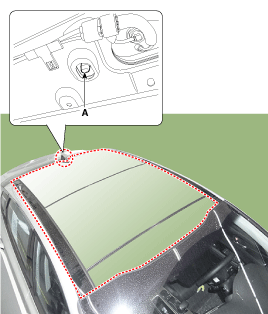

Desserrez les écrous de fixation du toit ouvrant panoramique (A).
Couple de serrage:
7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)
(Avant)

(Arrière)

6.
Desserrez les boulons (A) et les écrous (B) sur le côté du toit ouvrant panoramique.
Couple de serrage:
7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

7.
Tirez le fil carré (A) vers la gauche et la droite, puis appliquez une force dans le sens de la flèche pour couper le joint résiduel sur le bord avant (B).

Portez des gants pour protéger vos mains d'éventuelles blessures.
Veillez à ne pas vous brûler les mains en raison de la chaleur générée par le fil en cours d'utilisation.
Veillez à ne pas vous couper les doigts en travaillant avec les câbles.

Veillez à ne pas endommager la carrosserie.

Lorsque vous travaillez sur les câbles, travaillez en groupe, à deux ou plus.

8.

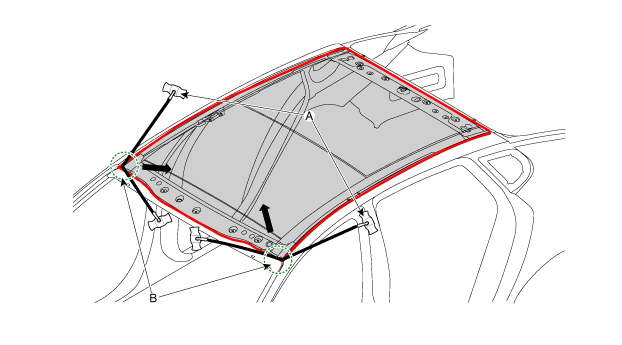

Poussez fil (A) à partir de l'extérieur de la carrosserie en direction de la face de bord (B) dans le sens de la flèche.

9.
Tirez le câble de plomb (A) vers l'intérieur lorsqu'il est visible à l'intérieur de la carrosserie.

10.

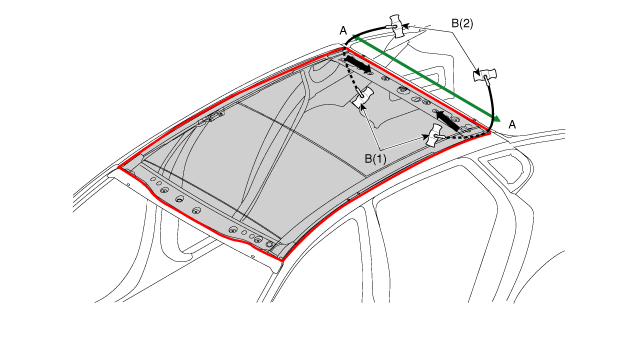

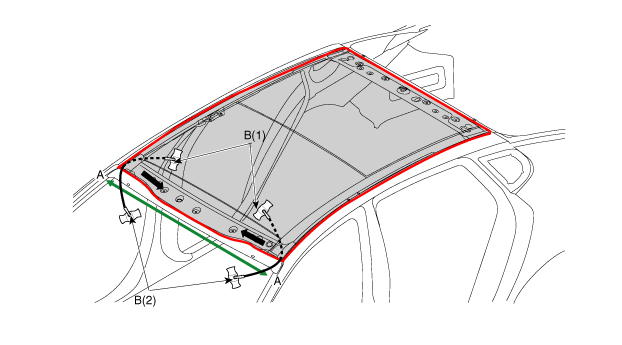

Tirez le fil carré (B) vers la gauche et la droite, puis appliquez une force dans le sens de la flèche pour couper le joint résiduel sur la section avant (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Portez des gants pour protéger vos mains d'éventuelles blessures.
Veillez à ne pas vous brûler les mains en raison de la chaleur générée par le fil en cours d'utilisation.
Veillez à ne pas vous couper les doigts en travaillant avec les câbles.

Veillez à ne pas endommager la carrosserie.

Lorsque vous travaillez sur les câbles, travaillez en groupe, à deux ou plus.

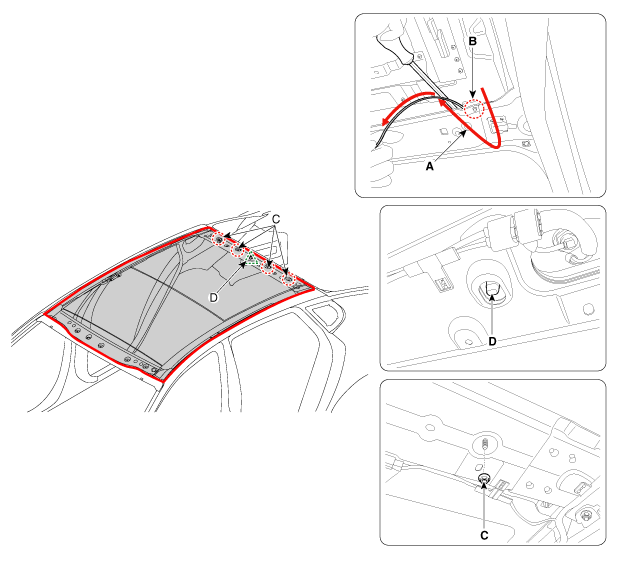

Lorsque vous utilisez des fils pour enlever le joint résiduel, il peut y avoir des interférences entre le trou de l'écrou et le trou du dispositif. Donc, enlevez le joint comme montré dans la figure suivante:
① Utilisez un grattoir ou un tournevis à tête plate pour soulever une partie située entre la carrosserie et le toit ouvrant panoramique.
② Tournez et tirez le fil (A) entre le trou d'écrou et le tour du dispositif (B) dans le sens de la flèche. Recoupez ensuite le joint résiduel.

Veillez à ne pas endommager l'orifice de l'écrou (C).
Veillez à ne pas endommager l'orifice du dispositif (D).

11.

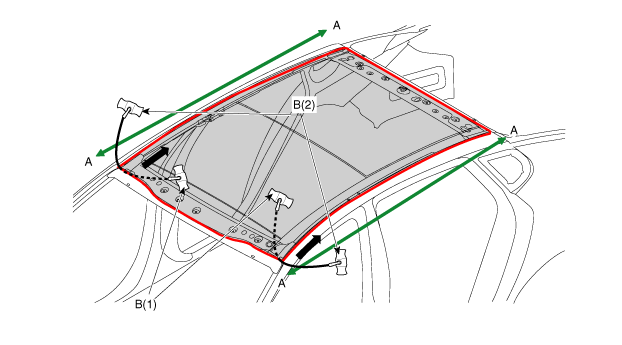

Tirez le fil carré (B) vers la gauche et la droite, puis appliquez une force dans le sens de la flèche pour couper le joint résiduel sur la section latérale (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Portez des gants pour protéger vos mains d'éventuelles blessures.
Veillez à ne pas vous brûler les mains en raison de la chaleur générée par le fil en cours d'utilisation.
Veillez à ne pas vous couper les doigts en travaillant avec les câbles.

Veillez à ne pas endommager la carrosserie.

Lorsque vous travaillez sur les câbles, travaillez en groupe, à deux ou plus.

12.
Tirez le fil carré (B) vers la gauche et la droite, puis appliquez une force dans le sens de la flèche pour couper le joint résiduel sur la section arrière (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Portez des gants pour protéger vos mains d'éventuelles blessures.
Veillez à ne pas vous brûler les mains en raison de la chaleur générée par le fil en cours d'utilisation.
Veillez à ne pas vous couper les doigts en travaillant avec les câbles.

Veillez à ne pas endommager la carrosserie.

Lorsque vous travaillez sur les câbles, travaillez en groupe, à deux ou plus.

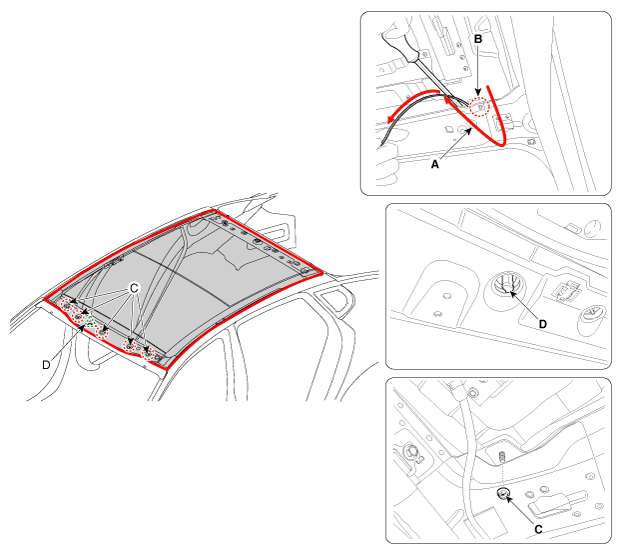

Lorsque vous utilisez des fils pour enlever le joint résiduel, il peut y avoir des interférences entre le trou de l'écrou et le trou du dispositif. Donc, enlevez le joint comme montré dans la figure suivante:
① Utilisez un grattoir ou un tournevis à tête plate pour soulever une partie située entre la carrosserie et le toit ouvrant panoramique.
② Tournez et tirez le fil (A) entre le trou d'écrou et le tour du dispositif (B) dans le sens de la flèche. Recoupez ensuite le joint résiduel.

Veillez à ne pas endommager l'orifice de l'écrou (C).
Veillez à ne pas endommager l'orifice du dispositif (D).

13.
Coupez le joint résiduel sur chaque surface, puis retirez l'ensemble du toit ouvrant panoramique (A).

Veillez à ne pas endommager le toit ouvrant panoramique lors de la dépose.

INSTALLATION

Afin d'installer le pare-brise, utilisez les outils présentés dans la figure suivante :
[Composition des outils]

① Fil carré
② Serrage de câble de type à insertion
③ Pistolet à joint
1.
Installez la moulure latérale de toit.
2.
Appuyez sur le commutateur de toit ouvrant panoramique pour fermer complètement la vitre mobile.
3.

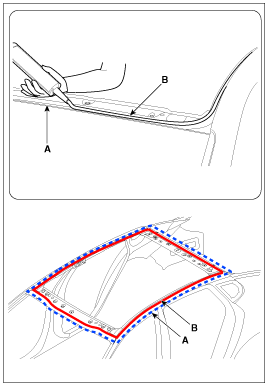

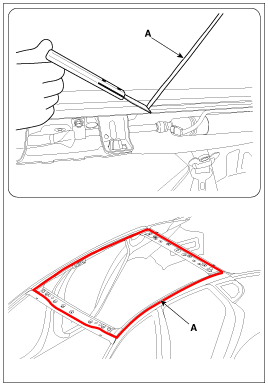

Utilisez une lame pour couper le joint résiduel (A) autour de panneau de carrosserie.

Lorsque vous coupez le joint résiduel autour du panneau de carrosserie, veillez à laisser environ 2 mm de joint de la surface adhésive.

Assurez-vous que la surface de la peinture de carrosserie n'est pas du tout endommagée.
Si elle est endommagée, appliquez de la peinture ou de l'inhibiteur de rouille pour l'entretien.

4.

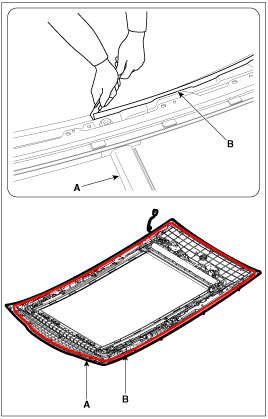

Si le toit ouvrant panoramique (A) est réutilisé, utilisez une lame pour enlever le joint résiduel (B) autour du panneau de carrosserie.

5.
Utilisez de l'alcool ou un pistolet à air pour nettoyer les bords du panneau de carrosserie et le toit ouvrant panoramique.
6.
Utilisez un pistolet à mastic pour appliquer le joint (B) autour du panneau de carrosserie (A).

Lors de l'utilisation d'un pistolet à mastic pour appliquer le joint, assurez-vous que le joint n'est pas endommagé pour éviter les fuites d'eau.

7.

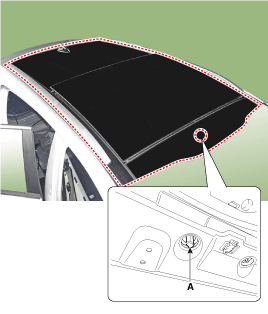

Alignez sur les trous du dispositif au centre (A) de carrosserie et montez soigneusement le toit ouvrant panoramique sur le panneau de carrosserie.
(Avant)

(Arrière)

8.
Vérifiez le pas et le jeu avant de monter entièrement le toit ouvrant panoramique (A).
9.
Appliquez du ruban autour du toit ouvrant panoramique pour empêcher l'ensemble de se détacher.

Si trops de joint a été appliqué, il peut suinter hors de la carrosserie. Utilisez de l'alcool ou un agent de nettoyage pour enlever le joint résiduel.

10.
Serrez les écrous de fixation du toit ouvrant panoramique (A).
Couple de serrage:
7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)
(Avant)

(Arrière)

11.
Serrez les boulons de fixation latéraux du toit ouvrant panoramique (A) et les écrous (B).
Couple de serrage:
7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

12.
Installez le mode d'airbag rideau (CAB).
(Reportez-vous à Retenue - "Module de l'airbag rideau (CAB)")
13.
Effectuez un test de fuite d'eau.

Assurez-vous qu'un jet d'eau n'atteint pas la surface nouvellement montée, mais qu'il goutte sur le côté de la vitre.
14.
En cas de fuite d'eau, appliquez du joint d'étanchéité sur toute la zone concernée par la fuite.

Installez le toit ouvrant panoramique et placez la voiture sur une surface plane pendant au moins 4 heures.
Si vous devez conduire la voiture, assurez-vous de la conduire LENTEMENT pendant au moins 8 heures après le montage.
Prévenez le conducteur pour éviter une conduite agressive pendant 2-3 jours ou éviter une conduite sur des surfaces irrégulières.
15.
Installez la garniture du toit.
16.
Installez la moulure latérale de toit.
17.
Installez le pare-brise.
