Kia Sportage Revue Technique Automobile: Tableau de bord principal: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Tableau de bord principal: Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Veillez à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Déposez les deux côtés de la garniture du montant avant. (Reportez-vous à Carrosserie - "Garniture du montant avant")

3.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

4.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

5.	Enlever la boîte à gants. (Reportez-vous à Tableau de bord - "Carter de boîte à gants")

6.	Déposez le panneau de bord central. (Reportez-vous à Tableau de bord - "Panneau de la console centrale".)

7.	Déposez l'unité de commande du climatiseur et du chauffage. (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (manuel)") (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (DATC)")

8.	Déposez le panneau inférieur central du tableau de bord. (Voir Rembourrage de sécurité - "Panneau central du rembourrage de sécurité")

9.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

10.	Déposez le panneau inférieur de la garniture de la colonne de direction. (Reportez-vous à Tableau de bord - "Carter de colonne de direction")

11.	Enlevez la garniture du pilier avant. (Reportez-vous à Garniture intérieure - "Garniture de montant avant")

12.	Séparez le photocapteur (A) à l'aide d'un outil de dépose.

13.	Retirez le photocapteur (A) après avoir débranché le connecteur du photocapteur.

14.	À l'aide d'un outil de dépose, retirez la grille de haut-parleur centrale (A).

15.	Séparez le haut-parleur central (A) après avoir desserré les vis.

16.	Déposez le haut-parleur central (B) après avoir débranché son connecteur (A).

17.	Déposez l'airbag passager (A) après avoir desserré les boulons de fixation (A) et débranché le connecteur (B).

18.	Débranchez le clip de fixation du câblage (A).

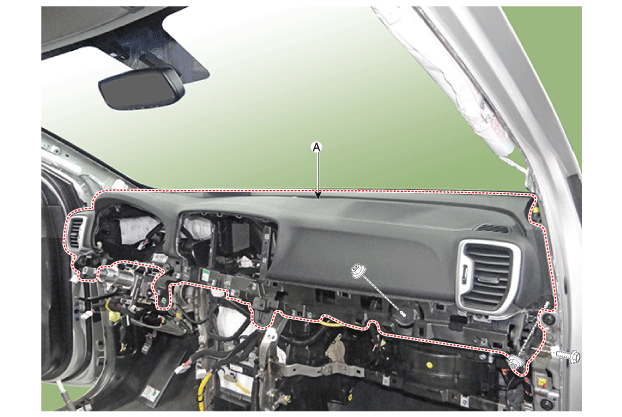

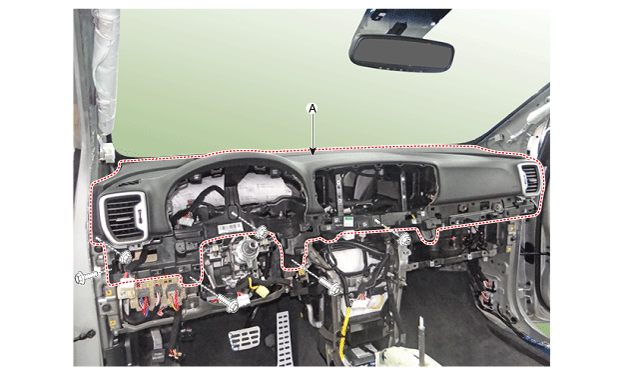

19.	Enlevez le tableau de bord principal (A) après avoir desserré les écrous et les boulons de fixation. (Gauche) (Droit)

20.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.

•	Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.

•	Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.

•	Étapez le code anti-vol de la radio, puis les stations radio que le client avait programmées.
