Kia Sportage Revue Technique Automobile: Siège de ventilation d'air: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / Siège de ventilation d'air: Diagrammes schématiques

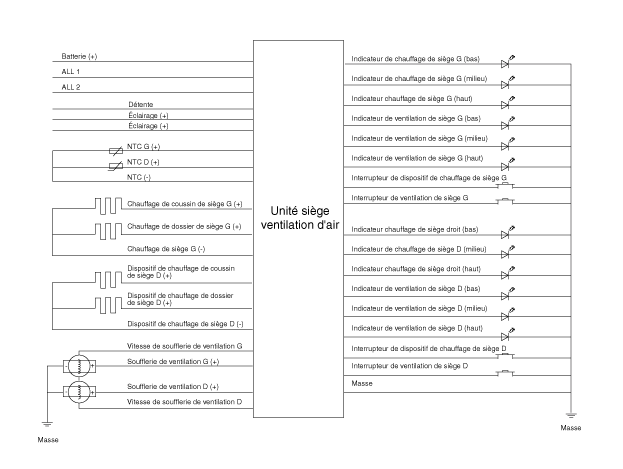

Schéma du circuit

Siège de ventilation d'air: Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Soufflerie de siège de ventilation 2. Unité du siège de ventilation (siège passager uniquement) ...

Siège de ventilation d'air: Procédures de réparation

DÉPOSE [Ventilation + soufflerie] 1. Débranchez la borne négative (-) de la batterie. 2. Enlevez l'ensemble du siège avant. ...
